Marley placa perfil máquina de jateamento

Malley máquina de jateamento é uma linha de pré-tratamento de aço multifuncional para limpeza de peças estruturais soldadas, aço H, seção de aço, grade e chapa de aço e tratamento de remoção de ferrugem e polimento!Introdução à máquina Marley placa/perfil jateamento
Malley explosão roda tem um layout multi-ângulo. Seleciona a lâmina avançada da placa da unidade do mundo com eficiência elevada da roda da explosão, e joga para fora feixes densos de alta velocidade do projétil para golpear todas as partes do aço no estado original para a limpeza tridimensional, total pode fazer a camada da corrosão, escória da soldadura, a escala do óxido e a sujeira em cada superfície do aço caem rapidamente, Obter uma superfície lisa com certa rugosidade e melhorar a adesão entre o filme de pintura e superfície de aço e melhorar a resistência à fadiga e resistência à corrosão do aço, melhorar a qualidade interna do aço e prolongar a sua vida útil.Malley placa/perfil tiro jateamento máquina estrutura

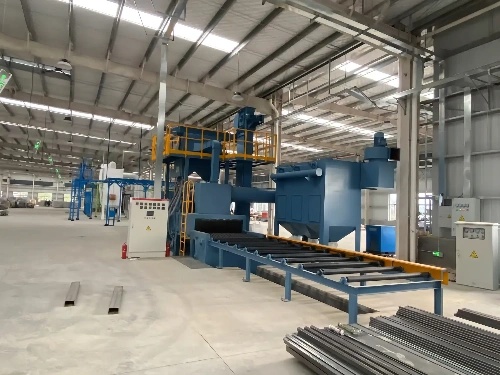

Os principais componentes funcionais da máquina de jateamento Marley são sala de limpeza, rollgang interior, materiais de entrada e saída rollgang, roda de explosão, sistema de circulação de projéteis (incluindo elevador, separador, transportador espiral vertical e horizontal, mecanismo de recuperação de projéteis e oleoduto) mecanismo de purga, remoção de poeira, controle elétrico e outros componentes
Malley placa/perfil jateamento máquina funcionamento princípio
Malley máquina de jateamento perfil placa é um rolo de alta função progressiva jateamento equipamento de limpeza. Durante o processo da limpeza, quando as peças da estrutura de aço ou os materiais de aço são enviados à área ejetando dentro da sala da máquina da limpeza por um rollgang ajustável eletricamente controlado da velocidade, cada lado do corpo inteiro é batido e friccionado por projéteis densos fortes das orientações coordenadas diferentes, de modo que a escala do óxido, A camada da oxidação e a sujeira nela caem rapidamente, e a superfície de aço obtém uma superfície lisa com determinada aspereza, carga e descarrega partes do trabalho nos rolos da importação e da exportação em ambos os lados do exterior. Os projéteis e o pó de ferrugem que caem no aço são purgados pelo dispositivo de purga, e a mistura de pó de pellets dispersos é transportada para o funil da câmara pelo parafuso de recuperação, e o transportador helicoidal vertical e horizontal é reunido na parte inferior da grua, Em seguida, ele é levantado para o separador na parte superior da máquina, e o projétil puro separado cai no separador Hopper para jateamento a ser reciclado. A poeira é gerada durante a limpeza do jateamento, que é enviada do tubo de ventilação para o sistema de remoção de poeira. O gás limpo após a purificação é descarregado na atmosfera, e a poeira granular é capturada e coletada.Principais componentes funcionais
Limpeza do quarto
A câmara de limpeza é uma grande estrutura de soldagem tipo placa de câmara, e a parede interna do corpo da câmara é revestida com ZGMn13 resistente ao desgaste Fender. A operação de limpeza é realizada na câmara selada. Limpeza interior resistente ao desgaste Fender adota o desgaste-resistente tampa pacote molde porca parafuso conexão para proteger a cabeça do parafuso de danos, e é conveniente para desmontar e substituir.Rollgang

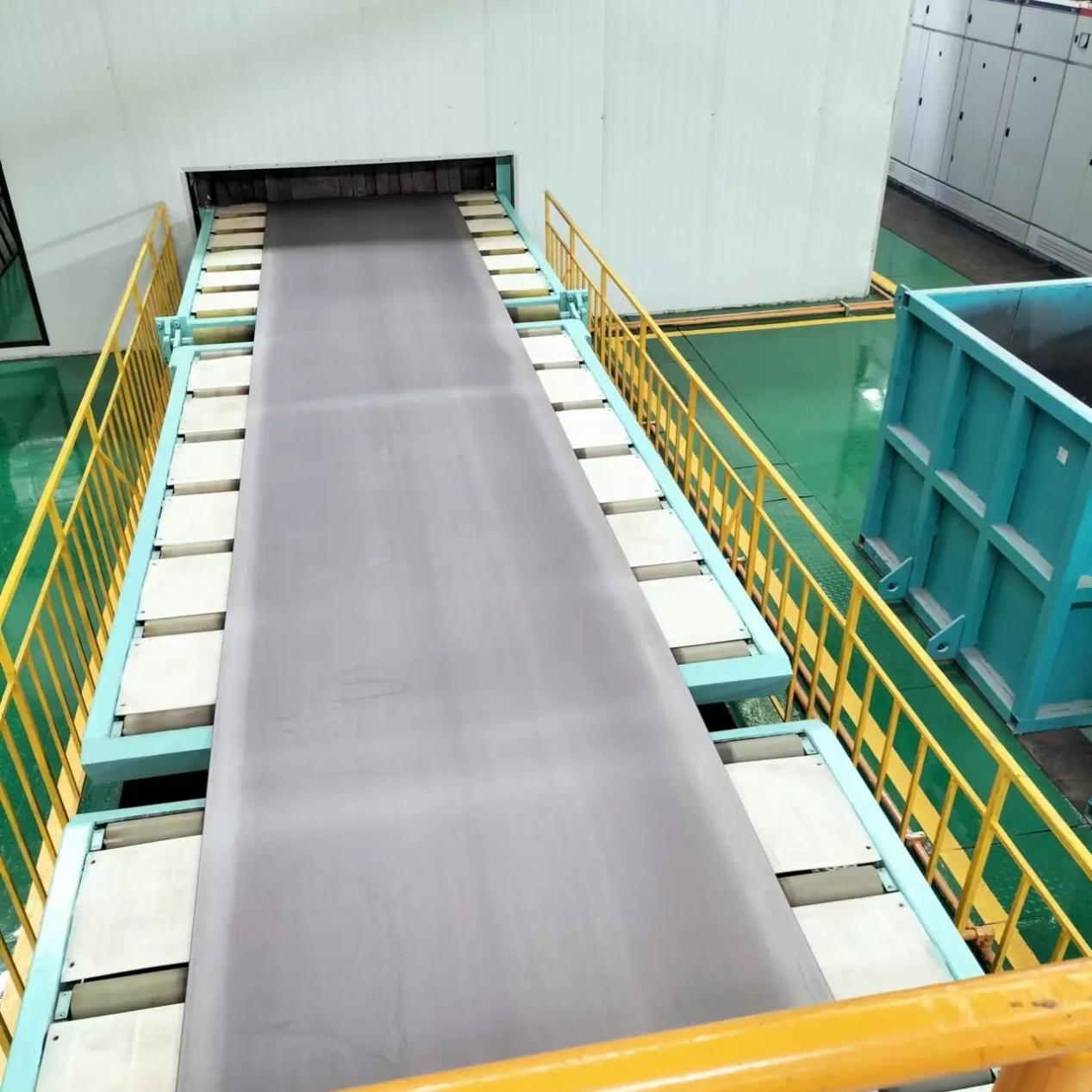

Esta tabela do rolo é dividida no rollgang interno e no carregamento e no descarregamento do rollgang da seção.Jaqueta de rolo interior alta cromo resistente ao desgaste bainha e stop ring, alta cromo resistente ao desgaste bainha é usada para proteger o rolo, suportar projétil greve, stop ring pode fazer a peça funcionar de acordo com a posição predeterminada, para evitar desvios, causando acidentes.Talha
A polia superior e inferior adota o rolamento quadrado da inserção do assento, que pode automaticamente ser ajustado quando sujeitado ao choque da vibração, e tem o bom desempenho da selagem.Separador
A mistura de areia da pelota é enviada para a parte superior do separador por elevador, e a mistura de pó da pelota é distribuída uniformemente, formando cortinas através da costura, de modo que o fluxo de ar passe pelas cortinas perpendiculares à direção do fluxo das cortinas, para enxaguar o pó da pelota. Projéteis, resíduos e misturas caem em diferentes canais de acordo com suas proporções específicas. Projéteis puros e qualificados são transportados para a tremonha através da espiral para a roda de explosão. As pílulas misturadas não separadas fluem para o elevador e as reseparam; A poeira fina é sugada para o sistema de remoção de poeira, o gás limpo após a purificação é descarregado na atmosfera e a poeira granular é capturada e coletada.O separador tem um bom efeito separação. Após a separação, o índice da areia no projétil qualificado puro é menos de 1%, e o índice qualificado do projétil no desperdício é menos de 1%.Transportador espiral
O transportador espiral é composto principalmente por motor de redução, eixo de bobinamento e carcaça espiral.Com o rolamento quadrado da inserção do assento, o rolamento pode automaticamente ser ajustado quando é impactado pela vibração e tem o bom desempenho da selagem.Gasoduto tiro
Esta tubulação tiro-transportando tem a função dupla do controle do comprimido. Uma porta é ajustada acima de cada tubulação da porta para cortar o projétil do separador respectivamente, que é conveniente manter sua roda respectiva da explosão; O tamanho da abertura da porta, o fluxo do projétil pode ser ajustado, E o número de portões pode ser aberto e fechado de acordo com qualquer combinação das especificações da peça de trabalho limpa, de modo a economizar energia, reduzir o desgaste da máquina e garantir atender às necessidades de produção.Roda explosão
A roda de explosão de disco único, que introduziu a tecnologia da empresa Di Sha, tornou-se uma roda de explosão de alto nível perfeita na China hoje. É composto principalmente de mecanismo rotativo, impulsor, invólucro, manga direcional, roda de divisão do comprimido, placa de guarda, etc. O impulsor é feito do material Cr40 forjado, com lâminas, luva direcional, cromo alto é usado para a roda de divisão do comprimido e a placa do protetor.Dispositivo purga
O dispositivo adota ventiladores de alta pressão e conjuntos de bolwtorch elástico em diferentes ângulos na parte da câmara auxiliar do corpo da câmara para purgar e limpar os projéteis restantes na superfície da peça de trabalho.Importação e Exportação selo
O dispositivo da selagem para a importação e a exportação do workpiece é feito da placa de aço da mola de borracha. A fim de evitar que o projétil espirre para fora durante o jateamento, várias vedações de reforço são definidas na importação e exportação da peça de trabalho, que é caracterizada por forte elasticidade, longa vida útil e excelente efeito de vedação.Poeira remoção sistema
Este sistema consiste em coletor de pó tipo saco, ventilador, tubo de remoção de poeira e outros componentes do sistema de remoção de poeira. A eficiência de remoção de poeira pode chegar a 99,5%, que atende aos requisitos do GB16297-1996 "padrão de emissão abrangente de poluentes atmosféricos" e atende à emissão GBJ4-73 do padrão experimental industrial "três resíduos. A vida útil do saco de pano é 1-2 anos, o que reduz o custo de uso do equipamento, reduz o volume de manutenção e o custo de manutenção e tem um efeito de remoção de poeira mais alto, tornando o ar contendo poeira, após este sistema de remoção de poeira, é diretamente descarregado no ar, E a concentração de poeira descarregada na atmosfera é menor ou igual a 100 mg/m sem outro equipamento de limpeza. A tubulação de remoção de poeira é projetada e fabricada de acordo com a orientação coordenada fornecida pelo usuário.O equipamento de pré-tratamento de aço malley é usado para pré-tratamento de várias chapas e perfis, desempenhando assim um papel na melhoria da qualidade e do valor agregado do aço produzido pelas siderúrgicas. Na construção de navios, plataformas de perfuração e outros projetos de engenharia offshore, o tamanho do aço é ainda mais exigente, o que também representa desafios consideráveis para vários trabalhos de tratamento de superfície, porque um grande número de chapas de aço e perfis especiais precisam ser limpos, cortados, soldados, Pintado e outras atividades do pretreatment com alta qualidade e eficiência antes do conjunto. Como programa, o tratamento de superfície é concluído na linha de pré-tratamento, que combina jateamento, carregamento de primer, secagem e outros processos. Após este processo, a chapa de aço e o perfil são completamente jateados e limpos e, ao mesmo tempo, um revestimento anti-corrosão temporário pode ser pulverizado. Naturalmente, além do equipamento de transporte externo, a linha de pré-tratamento também inclui forno de pré-aquecimento, granalhadora tipo Passagem Contínua, sala de pulverização de tinta e grelha móvel com canal de secagem. Em termos de aço, o equipamento fornece um sistema de transporte de tipo cruzado na área de blanking, que pode permitir carga e descarga ininterrupta de materiais e efetivamente evitar danos de colisão de materiais.Sistema filtração e purificação
Existem dois dispositivos diferentes no sistema de filtração e purificação da máquina de jateamento de chapa de aço, ou seja, o dispositivo de purificação úmida e o dispositivo de filtragem e purificação a seco. Quais são as diferenças entre esses dois dispositivos? Dispositivo molhado da purificação do tratamento da máquina do jateamento do sistema da filtragem e da purificação de Dongguan Jida a névoa de aço da pintura: o gás waste da névoa da pintura entra na câmara do tratamento através da cortina da água do pulverizador, as partículas da névoa da pintura caem na água, o gás waste solvente orgânico entra o tanque ativo, tolueno, Xileno e benzeno são adsorvidos por carvão ativado, e o ar limpo tratado é descarregado na atmosfera para atender aos requisitos dos padrões nacionais de emissão de proteção ambiental.

Tiro jateamento tratamento máquina de filtração e purificação sistema de chapa de aço pintura névoa filtração seca e purificação dispositivo: gás misto interior de névoa de tinta e solvente orgânico gerado durante a pulverização peça e alta concentração de gás nocivo volatilizado na sala de secagem, através do poço de ar no filtro saco de papel, As partículas da névoa da pintura são obstruídas na superfície exterior do filtro-saco, e a taxa da remoção da névoa da pintura alcança ≥ 95%. O gás solvente orgânico entra na lata ativa da adsorção do carbono, e é descarregado na alta altitude após o tratamento. A altura de emissão é de 25cm e a concentração do gás solvente do motor de trifenilo de emissão atinge as disposições relevantes do padrão provisório de emissão abrangente de poluição do ar.
