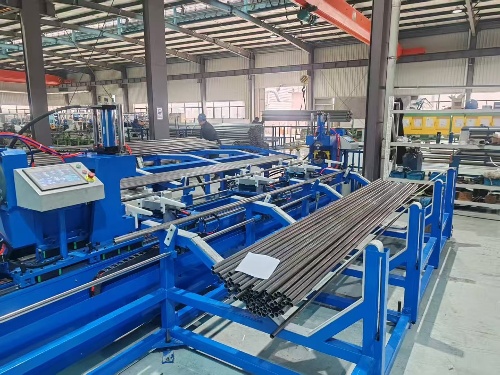

Steel Pipe plana chanfrar máquina

Aço tubo plana chanfradura máquina

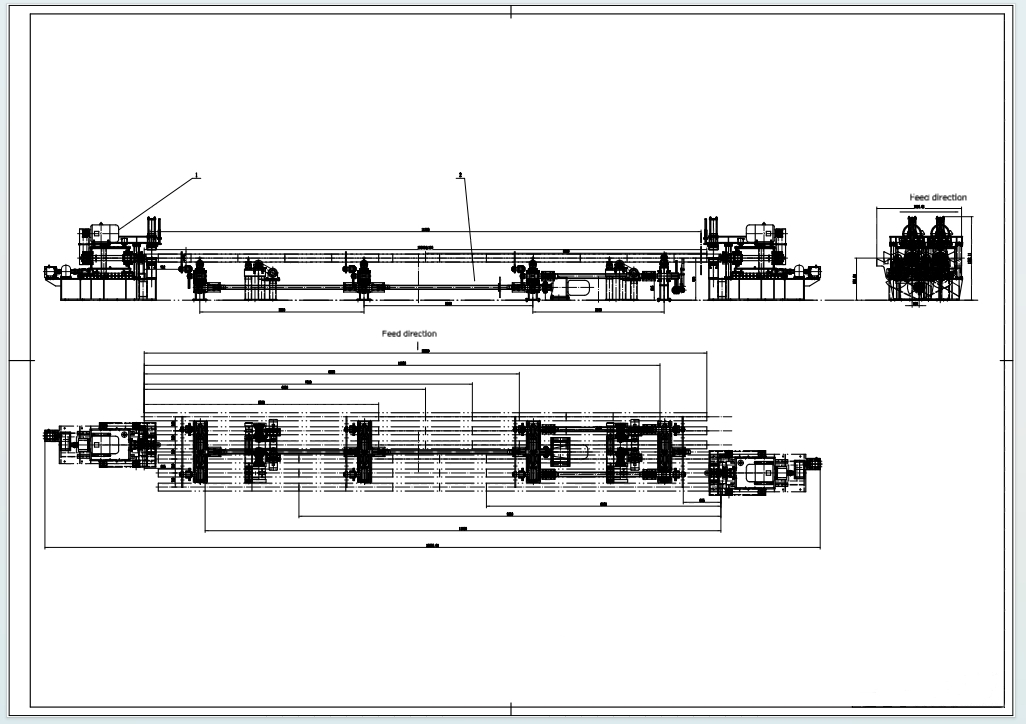

1. Tubo plana chanfrar máquina equipamentos composição:

1.1 O tubo de movimentação cruzada que leva o equipamento, tira 1 tubo da cama de material de cada vez, envia-o para a estação de flexão esquerda e a estação de ranhura esquerda, realiza o processo de flexão e ranhura e remove-o após as extremidades da ranhura.1,2 anfitrião do sulco com aperto do sistema
1.3 equipado com matrizes de fixação de várias especificações e placas de engrenagens responsáveis.2. Parâmetros de trabalho (personalizados conforme necessário) A seguir estão os parâmetros:
2.1 diâmetro externo do tubo de aço borda invertida cabeça chata: 25mm ~ 159mm, espessura da parede 2.5-25mm, máximo material X70, comprimento do tubo 5-12m.2.2 O ângulo externo do sulco do chanfre pode estar dentro da faixa de 30-35 °.2,3 linha velocidade de produção: 5-20 PCes/hora.3. Configuração do poder:
3.1 potência do motor:

3.1 potência do motor:

3,2 relação da velocidade do redutor e apertando o cilindro:

4. Sequência do tempo do trabalho:
4,1 seqüência do tempo de trabalho: ajuste a altura baixa do garfo fixo adiantado.Cama material -- passo e mova a forquilha para levantar, tome uma tubulação de aço e mova uma estação horizontalmente -- mova a forquilha para baixo -- empurre acima, cabeça lisa que aperta a estação -- braçadeira, cabeça lisa, retire a faca, Braçadeira solta -- passo e mova o garfo para levantar o tubo de aço -- traduza -- mova o garfo para baixo e retorne à posição original, passo e mova o garfo horizontalmente com 5 tubos de aço.5.2 Tempo de ciclo único: flush-up para trabalhos paralelos, não ocupando tempo sozinho, subindo-deslocamento horizontal-aperto-conclusão final plana-clipe solto-aumento-ciclo de deslocamento horizontal. Cálculo da eficiência: a velocidade principal lisa é 6-18 partes/hora.5. Marca das peças compradas:
5,1 alimentação servo motor servo motor 5.5KW
5,2 categoria do motor 30KW 6 do eixo, YE3 eficiente motor de poupança de energia
5,3 Redutor: use Hengchen redutor, SEW redutor, redutor FLENDER, Bang Feili Redutor
5.4 Frequency Converter: controle de velocidade do motor do eixo, Weichuang frequency converter
5,5 rolamentos: Eixo, K2, FAG/INA, NSK
5.6 sistema hidráulico, marca Yuci, Bosch Rexroth, Danfoss e Kawasaki Heavy Industries, fixação com duas estações hidráulicas independentes, respectivamente.5.7 sistema de controle, usando Xinjie PLC e Buke touch screen, rede cabo comunicação controle.5,8 componentes do controle eletrônico, Schneider tipo, ABB, Siemens
