Máquina de Teste Hidrostático para Tubos de Aço sem Costura: Controle de Pressão e Estanqueidade

O ensaio hidrostático é uma etapa importante do controle de qualidade na fabricação de tubos de aço sem costura. Em aplicações como petróleo e gás, caldeiras e transporte de fluidos, os tubos precisam atender aos requisitos de pressão e estanqueidade definidos para cada produto. A máquina de teste hidrostático para tubos de aço permite realizar esse ensaio com pressão controlada, utilizando água como meio de teste. A configuração do equipamento deve corresponder às dimensões dos tubos, à pressão especificada e ao ritmo de produção da fábrica.

Como o ensaio hidrostático verifica os tubos de aço?

O procedimento consiste em preencher o tubo com água, vedar suas extremidades e elevar a pressão até o valor definido na especificação técnica. A pressão é mantida durante o período estabelecido, enquanto o sistema monitora as condições do ensaio.

O processo normalmente envolve três etapas principais:

• Preparação e vedação: o tubo é posicionado na estação de teste, e suas extremidades são fechadas por dispositivos de vedação compatíveis com o produto.

• Pressurização e manutenção: a água é pressurizada de forma controlada, e a pressão é mantida pelo tempo especificado.

• Despressurização e drenagem: após o ensaio, a pressão é liberada de maneira controlada e a água é drenada.

A pressão e o tempo de manutenção dependem das especificações do tubo e dos requisitos aplicáveis. Não existe um único parâmetro adequado para todos os produtos.

O que deve ser observado durante o teste?

O ensaio hidrostático verifica principalmente a capacidade do tubo de suportar a pressão especificada e sua estanqueidade nas condições do teste.

Item de inspeção	O que verificar
Pressão de teste	Se o valor especificado foi atingido
Manutenção da pressão	Se a pressão permaneceu dentro dos critérios definidos
Vazamento	Se há perda de estanqueidade no tubo
Vedação das extremidades	Se os cabeçotes e dispositivos de vedação funcionam corretamente
Registro dos resultados	Se os dados necessários à rastreabilidade foram armazenados

Uma queda de pressão não significa necessariamente que o tubo apresenta defeito. Problemas nas vedações, nas conexões ou nos instrumentos de medição também podem influenciar o resultado.

O teste hidrostático não identifica todos os defeitos internos. Quando as especificações exigem a detecção de descontinuidades internas ou subsuperficiais, métodos como o ensaio ultrassônico devem ser utilizados conforme o plano de inspeção.

Como a configuração da máquina afeta a produção?

Para fabricantes de tubos sem costura, o diâmetro externo, a espessura da parede e o comprimento do tubo influenciam diretamente a estrutura da máquina e o sistema de vedação.

A pressão de teste determina os requisitos do circuito hidráulico e dos componentes submetidos à pressão. Já o volume de produção influencia o nível de automação, o sistema de movimentação dos tubos e o tempo de ciclo necessário.

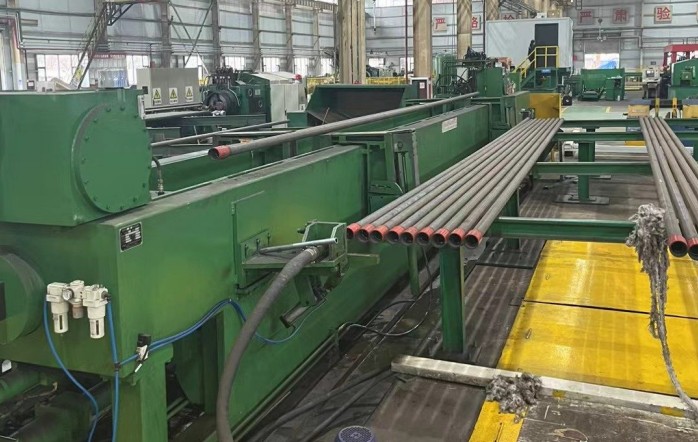

Em linhas automatizadas, a integração entre posicionamento, vedação, pressurização e descarga ajuda a padronizar a sequência operacional. O registro dos dados de teste também pode facilitar a rastreabilidade dos resultados por tubo ou lote, conforme a configuração do sistema.

Aplicações e requisitos de inspeção

As máquinas de teste hidrostático são utilizadas na fabricação de tubos de aço destinados a diferentes aplicações industriais, incluindo:

• Tubos sem costura para petróleo e gás.

• Tubos para caldeiras e sistemas de pressão.

• Tubos para transporte de água e fluidos industriais.

• Tubos utilizados em instalações químicas e processos industriais.

Os critérios de aceitação devem seguir a especificação do produto e a norma aplicável ao pedido. A utilização de uma máquina de teste hidrostático não garante, por si só, a conformidade do tubo com uma norma específica.

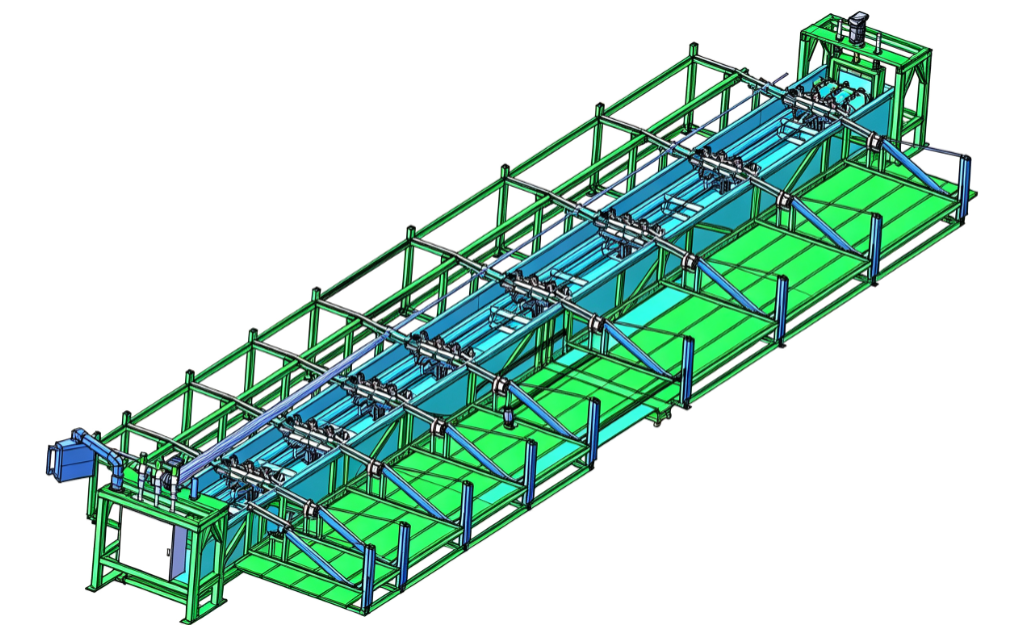

Máquina de teste hidrostático configurada para cada aplicação

A Wuxi Marley Machinery Technology Co., Ltd. fornece máquinas de teste hidrostático para tubos de aço com configurações desenvolvidas de acordo com os requisitos de cada cliente.

O projeto pode considerar o diâmetro externo, a espessura da parede, o comprimento dos tubos, a pressão de teste, o método de vedação e o nível de automação necessário. Esses dados permitem definir uma solução compatível com o processo de fabricação, sem depender de uma configuração única para todos os tipos de tubo.

Para avaliar o equipamento adequado, o fabricante deve informar as dimensões dos tubos, a pressão de teste exigida e a capacidade de produção prevista.
