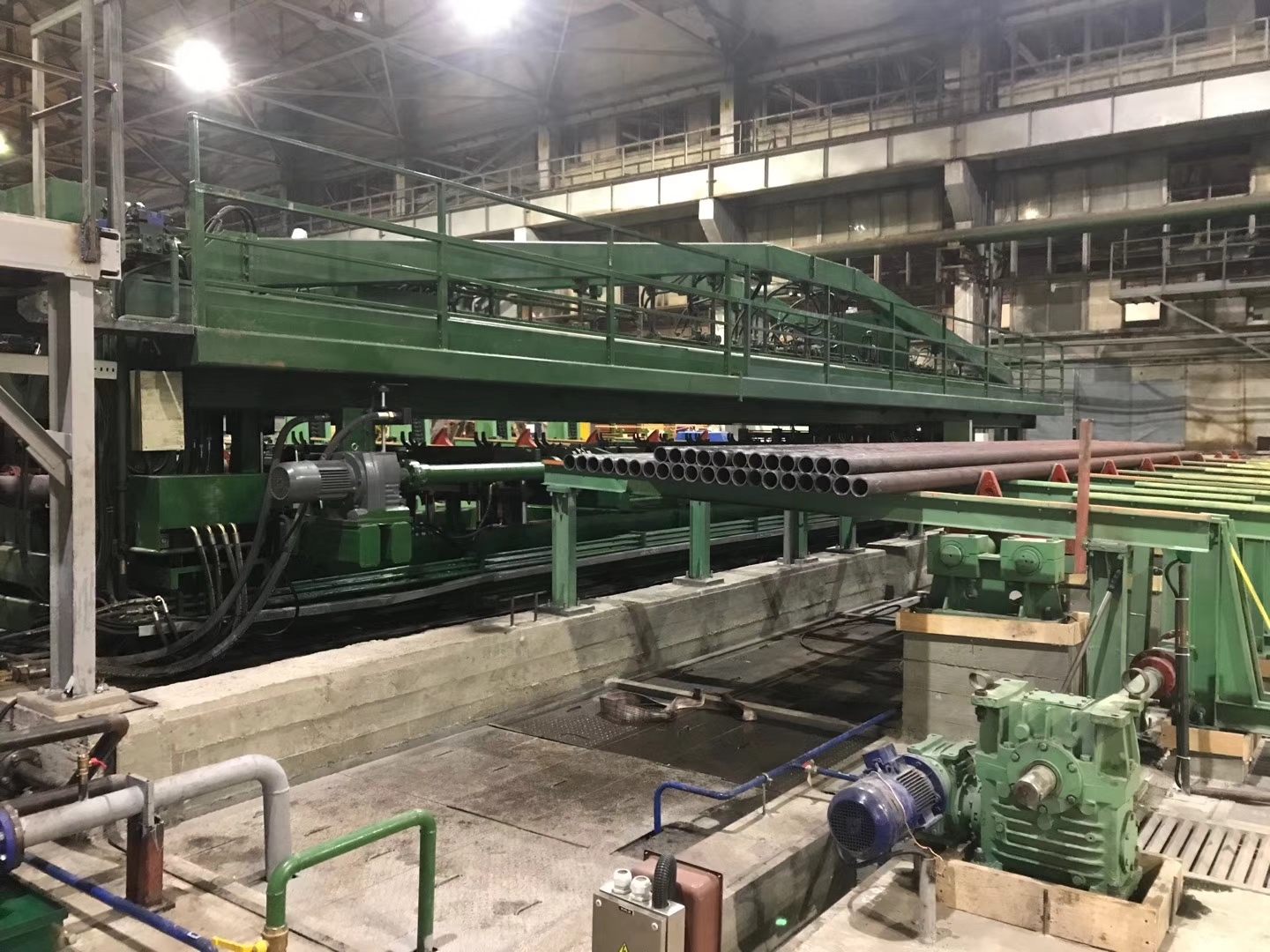

Máquina de Teste Hidrostático de Alta Pressão para Tubos de Aço Soldados e Espiralados

Tubos de aço soldados são utilizados em sistemas de abastecimento de água, oleodutos, gasodutos e instalações industriais. Antes da entrega, a inspeção hidrostática pode ser exigida para verificar a resistência à pressão e a estanqueidade do tubo nas condições de teste especificadas.

A máquina de teste hidrostático de alta pressão para tubos de aço aplica pressão interna controlada com água. Para tubos soldados longitudinalmente (LSAW) e tubos soldados em espiral (SSAW), a configuração do equipamento deve considerar o diâmetro, o comprimento, a espessura da parede e a pressão de teste exigida.

Como funciona o teste hidrostático?

O tubo é posicionado na máquina, suas extremidades são vedadas e o interior é preenchido com água. Após a remoção do ar, a pressão é elevada até o valor especificado e mantida durante o período definido pelo procedimento aplicável.

Durante o teste, são observados vazamentos, quedas anormais de pressão e deformações visíveis. Os resultados são registrados conforme os requisitos de inspeção do fabricante ou do cliente.

O teste hidrostático verifica o comportamento do tubo sob pressão, mas não substitui os ensaios não destrutivos destinados à identificação de descontinuidades internas. Quando necessário, métodos como ultrassom (UT) e radiografia (RT) devem ser utilizados como inspeções complementares.

Parâmetros que influenciam a configuração da máquina

Tubos de grande diâmetro ou comprimento elevado também exigem atenção ao posicionamento, à estabilidade durante o ensaio e à movimentação entre as etapas de produção.

Pressão de teste e tempo de retenção

A pressão de teste e o tempo de retenção não devem ser definidos por um valor genérico para todos os tubos. Esses parâmetros dependem da especificação do produto, do material, das dimensões e da norma ou do procedimento contratual aplicável.

A fórmula de cálculo, quando prevista pela norma pertinente, deve ser utilizada com os valores e limites estabelecidos nessa norma. O projeto da máquina precisa atender à faixa de pressão necessária sem comprometer a segurança operacional.

Configuração sob medida para tubos soldados

A Wuxi Marley Machinery Technology Co., Ltd. desenvolve máquinas de teste hidrostático conforme os requisitos técnicos de cada projeto. A seleção do sistema de vedação, da unidade de pressurização, dos dispositivos de movimentação e do nível de automação depende das especificações dos tubos e das condições de produção.

Para definir uma configuração adequada, é importante informar o diâmetro externo, o comprimento, a espessura da parede, o material, a pressão de teste e a produção prevista por turno.

A escolha correta permite integrar o teste hidrostático ao processo de fabricação e manter os parâmetros de inspeção de acordo com os requisitos aplicáveis.
