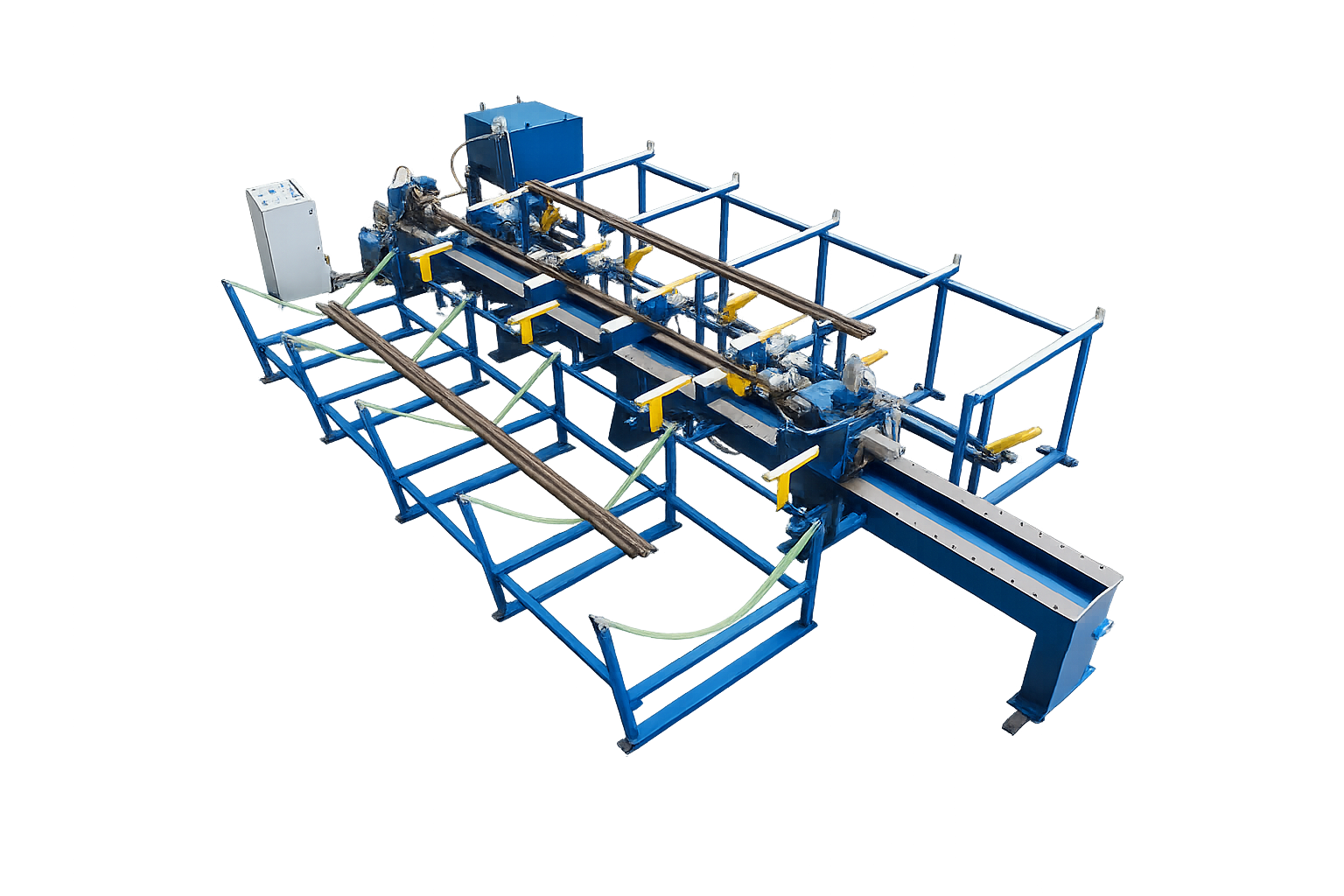

Máquina de Teste Hidrostático para Tubos de Aço de Grande Diâmetro até 2400 mm

Tubos de aço com diâmetros de até 2400 mm são utilizados em redes de abastecimento de água, sistemas industriais e projetos de transporte de fluidos. Nessa faixa de diâmetro, a máquina de teste hidrostático precisa ser projetada para as dimensões do tubo, a pressão especificada e as condições de movimentação durante o ensaio.

O diâmetro máximo, por si só, não define a capacidade do equipamento. O comprimento do tubo, a espessura da parede, o peso e o método de vedação também influenciam o projeto.

O que muda no teste de tubos de grande diâmetro?

Em tubos de grande diâmetro, três pontos merecem atenção especial:

• Vedação das extremidades: os cabeçotes devem ser compatíveis com o diâmetro e com as condições de pressão do ensaio. A escolha depende do projeto do equipamento e das características do tubo.

• Suporte e movimentação: roletes, transportadores e estruturas de apoio precisam suportar o peso do tubo e permitir seu posicionamento correto.

• Enchimento e retirada de ar: o tubo deve ser preenchido adequadamente, com a eliminação do ar antes da pressurização. O ar retido pode afetar o comportamento do sistema e aumentar os riscos durante o teste.

Esses requisitos devem ser avaliados em conjunto. Uma máquina que atende ao diâmetro nominal, mas não oferece comprimento útil ou capacidade de movimentação adequados, pode não atender às necessidades da linha de produção.

Parâmetros para especificar a máquina

Parâmetro	O que deve ser verificado
Diâmetro externo	Faixa de diâmetros, incluindo o máximo de 2400 mm
Comprimento do tubo	Comprimento útil de teste e espaço para movimentação
Espessura da parede e material	Dados necessários para definir as condições de ensaio
Pressão de teste	Pressão exigida pela especificação do tubo ou pelo projeto
Peso do tubo	Capacidade dos suportes e do sistema de transporte
Produção prevista	Tempo de ciclo, nível de automação e necessidade de estações adicionais

0A pressão máxima e o tempo de retenção não devem ser presumidos apenas com base no diâmetro. Esses valores precisam seguir a norma aplicável, a especificação do produto e o procedimento de teste acordado.

Etapas do teste hidrostático

O tubo é posicionado na máquina e suas extremidades são vedadas. Em seguida, é preenchido com água, com a retirada do ar antes do aumento de pressão.

A pressão é elevada de forma controlada até o valor especificado e mantida pelo período exigido. Durante a retenção, são monitoradas as condições de pressão e verificadas possíveis fugas, deformações visíveis ou outras anomalias previstas no procedimento de inspeção.

Concluído o teste, a pressão é liberada de maneira controlada e a água é drenada. Conforme os requisitos da produção, o tubo pode passar por secagem antes da próxima etapa. Os dados do ensaio podem ser registrados para rastreabilidade, incluindo a identificação do tubo, a pressão aplicada, o tempo de retenção e o resultado.

O teste hidrostático avalia a resistência à pressão e a estanqueidade nas condições especificadas. Ele não substitui os métodos de ensaio não destrutivo necessários para identificar descontinuidades internas ou defeitos de solda.

Configuração sob medida para tubos de até 2400 mm

A Wuxi Marley Machinery Technology Co., Ltd. desenvolve máquinas de teste hidrostático de acordo com os requisitos de cada projeto. Para definir a configuração, são necessários dados como diâmetro externo, comprimento, espessura da parede, material, pressão de teste e volume de produção.

Essas informações orientam a seleção do sistema de vedação, da unidade de pressurização, dos dispositivos de suporte e movimentação e do nível de automação.

Para tubos de até 2400 mm, a especificação deve considerar a capacidade real de teste e o fluxo de produção, e não apenas o diâmetro máximo informado no equipamento.
