10 Aplicações do Teste Hidrostático em Tubos de Aço e Tubulações

O teste hidrostático é uma etapa importante do controle de qualidade de tubos de aço. O procedimento consiste em preencher o tubo com água, elevar a pressão até o valor especificado e verificar seu comportamento durante o período de retenção.

Na indústria, o ensaio é utilizado tanto na fabricação de tubos quanto na inspeção de tubulações já instaladas. A aplicação e o equipamento necessário variam conforme o produto e os requisitos do projeto.

1. Tubos de aço sem costura

Tubos sem costura são empregados em aplicações que exigem resistência à pressão, como sistemas industriais e linhas de transporte de fluidos. O teste hidrostático permite verificar a estanqueidade e a resistência do tubo nas condições estabelecidas para o ensaio.

Na fábrica, a máquina precisa atender à faixa de diâmetros, aos comprimentos e às pressões especificadas para os tubos produzidos.

2. Tubos soldados por resistência elétrica (ERW)

Tubos ERW são fabricados a partir de tiras de aço conformadas e soldadas longitudinalmente. O teste hidrostático pode fazer parte da inspeção final, conforme a especificação do produto.

O ensaio ajuda a identificar vazamentos ou falhas de estanqueidade sob pressão, mas não substitui os métodos de inspeção específicos para avaliar a qualidade da solda.

3. Tubos soldados longitudinalmente (LSAW)

Tubos LSAW são utilizados em projetos de infraestrutura e transporte de fluidos. Durante o controle de qualidade, o teste hidrostático verifica o comportamento do tubo sob a pressão definida pelo procedimento aplicável.

A configuração da máquina depende, entre outros fatores, do diâmetro, da espessura da parede, do comprimento e da pressão de teste exigida.

4. Tubos soldados em espiral (SSAW)

Nos tubos SSAW, a solda acompanha uma trajetória helicoidal ao longo do tubo. Esses produtos são utilizados, por exemplo, em projetos de condução de água e outras aplicações de grande diâmetro.

Para selecionar a máquina, é necessário considerar as dimensões do tubo, seu peso e o sistema de apoio e movimentação. O método de teste deve seguir a especificação aplicável ao produto.

5. Tubos de grande diâmetro

Em tubos de grande diâmetro, a vedação das extremidades e o suporte do tubo merecem atenção especial. O peso e o comprimento podem exigir estruturas de apoio e dispositivos de movimentação dimensionados para cada faixa de produto.

Também é importante prever o enchimento adequado e a retirada do ar antes da pressurização. A capacidade da máquina deve ser confirmada para as dimensões e condições de teste realmente exigidas.

6. Tubos de aço inoxidável

Tubos de aço inoxidável são utilizados em instalações industriais, equipamentos de processo e sistemas de transporte de fluidos. Quando exigido pela especificação, o teste hidrostático verifica a estanqueidade e o comportamento do tubo sob pressão.

O procedimento deve considerar o material, as condições de ensaio e os requisitos de limpeza posteriores, quando aplicáveis.

7. Tubos para sistemas de abastecimento de água

Tubos destinados ao abastecimento de água podem ser submetidos a testes hidrostáticos antes da entrega. Na fabricação, o ensaio verifica cada tubo conforme os critérios de aceitação estabelecidos.

Já nas redes instaladas, o teste normalmente é realizado por trecho de tubulação, utilizando equipamentos de pressurização e instrumentos apropriados para o local.

8. Tubulações de petróleo, gás e processos industriais

Em instalações de petróleo, gás e processamento químico, o teste hidrostático pode ser exigido após a fabricação ou montagem de determinados trechos de tubulação.

A pressão de teste não deve ser escolhida apenas com base na pressão normal de operação. É preciso seguir o código, a especificação e o procedimento aplicáveis ao sistema.

9. Tubulações de proteção contra incêndio

Redes de sprinklers e hidrantes podem passar por ensaios hidrostáticos durante a instalação e o comissionamento. O objetivo é verificar a estanqueidade do sistema nas condições estabelecidas pelas normas e pelos requisitos locais.

Esse tipo de ensaio é realizado na tubulação instalada e não deve ser confundido com o teste individual de tubos em uma linha industrial.

10. Laboratórios e inspeção de qualidade

Laboratórios utilizam bancadas e equipamentos de teste para avaliar tubos e componentes sob condições controladas. O método depende do material e do objetivo do ensaio.

Em tubos metálicos, o teste hidrostático pode ser complementado por ultrassom (UT), radiografia (RT) ou outros ensaios não destrutivos. O teste de pressão, isoladamente, não identifica necessariamente todas as descontinuidades internas ou defeitos de solda.

Como escolher uma máquina de teste hidrostático para tubos?

Para fabricantes de tubos de aço, a escolha começa pelas especificações do produto: diâmetro externo, comprimento, espessura da parede, material e pressão de teste. A produção prevista também influencia o sistema de movimentação, o nível de automação e o tempo de ciclo necessário.

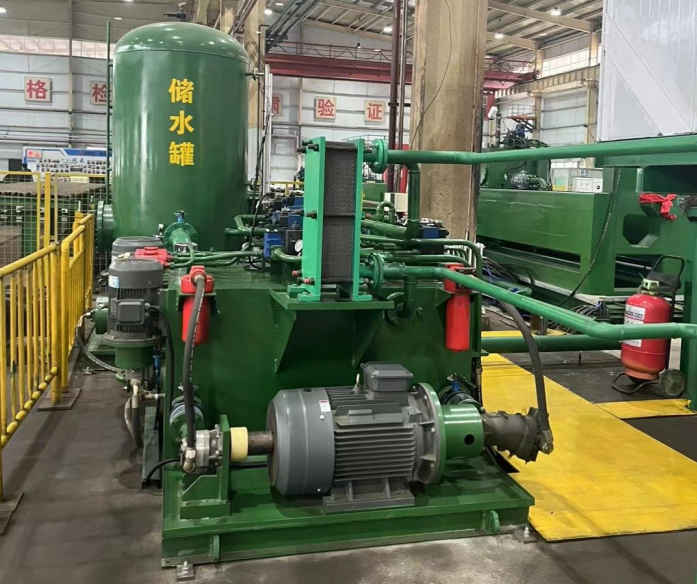

A vedação deve ser adequada às dimensões do tubo e à pressão de ensaio. A unidade de pressurização, por sua vez, precisa atender à faixa de trabalho definida no projeto.

A Wuxi Marley Machinery Technology Co., Ltd. desenvolve máquinas de teste hidrostático conforme as necessidades de cada cliente. A configuração é definida a partir dos dados técnicos dos tubos e das condições reais de produção, em vez de adotar uma especificação única para todas as aplicações.
