CASAComo o Diâmetro e a Espessura da Parede Afetam o Ensaio Hidrostático de Tubos de Aço
15 July 2026
No ensaio hidrostático de tubos de aço, diâmetro externo e espessura da parede são dois parâmetros diretamente relacionados à pressão de teste e à capacidade do tubo de suportar pressão interna.
Para definir corretamente o ensaio, esses parâmetros devem ser analisados junto com o material, resistência do aço, norma aplicável e condições de serviço.
Como o diâmetro e a espessura determinam a pressão de teste
Uma relação simplificada frequentemente utilizada para avaliar a tensão circunferencial é:
P = 2 × S × t / D
Onde:
- P = pressão interna de teste;
- S = tensão admissível ou valor relacionado à resistência do material;
- t = espessura da parede;
- D = diâmetro externo do tubo.
A relação mostra dois efeitos importantes: para o mesmo material e diâmetro, uma parede mais espessa permite suportar maior pressão; mantendo a espessura constante, o aumento do diâmetro reduz a pressão admissível.
Na aplicação industrial, a pressão final de teste deve ser definida de acordo com a norma e a especificação do tubo, e não apenas pela fórmula simplificada.
Efeito da espessura da parede
A espessura da parede tem influência direta na capacidade de pressão do tubo.
Quando t aumenta, a tensão gerada pela pressão interna representa uma parcela menor da capacidade resistente da seção. Isso aumenta a margem entre a pressão de teste e os limites de escoamento ou ruptura do material.
Em tubos soldados, a avaliação também deve considerar a qualidade da solda, variações de espessura e possíveis pontos de concentração de tensão.
Por isso, durante o controle de produção, não é suficiente utilizar apenas a espessura nominal. A espessura real do tubo deve ser verificada conforme os requisitos aplicáveis.
Efeito do diâmetro do tubo
Mantendo a mesma espessura de parede, um aumento do diâmetro externo eleva a tensão circunferencial gerada pela pressão interna.
Por esse motivo, tubos de grande diâmetro com parede fina apresentam menor margem de pressão quando comparados com tubos de menor diâmetro com a mesma espessura.
Na prática, o aumento do diâmetro pode exigir:
- maior espessura da parede;
- material com maior resistência;
- pressão de teste definida de forma adequada;
- sistema de vedação compatível;
- cabeçotes de teste dimensionados para o diâmetro.
A importância da relação D/t
O valor D/t, ou relação entre diâmetro externo e espessura da parede, é um parâmetro útil para avaliar o comportamento do tubo sob pressão.
| Relação D/t | Característica |
|---|---|
| D/t menor | Parede relativamente espessa e maior margem de resistência |
| D/t maior | Parede relativamente fina e maior atenção à pressão aplicada |
| Grande D + pequena t | Maior sensibilidade à pressão interna |
Portanto, diâmetro e espessura não devem ser analisados separadamente. O desempenho do tubo depende da combinação entre D, t, material e pressão aplicada.
O que pode acontecer com uma pressão de teste inadequada?
Se a pressão for definida acima do limite permitido, o tubo pode apresentar deformação permanente, escoamento ou, em condições extremas, ruptura.
Por outro lado, uma pressão excessivamente baixa pode não revelar determinados vazamentos ou defeitos que poderiam aparecer durante a operação.
Por isso, a pressão de teste deve ser calculada e especificada com base nos requisitos técnicos do produto.
Recomendações para o ensaio hidrostático
Antes de configurar uma hydrostatic testing machine for pipe, a equipe técnica deve confirmar:
- Diâmetro externo real do tubo;
- Espessura mínima e nominal da parede;
- Material e resistência especificada;
- Pressão de teste;
- Tempo de retenção;
- Norma ou especificação aplicável;
- Sistema de vedação adequado ao diâmetro e à pressão.
Também é importante registrar o valor de D/t, a pressão aplicada e os resultados do teste para facilitar a rastreabilidade do lote e futuras inspeções.

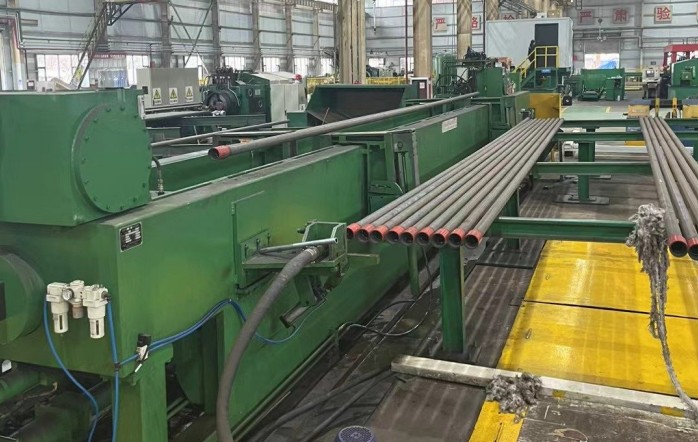

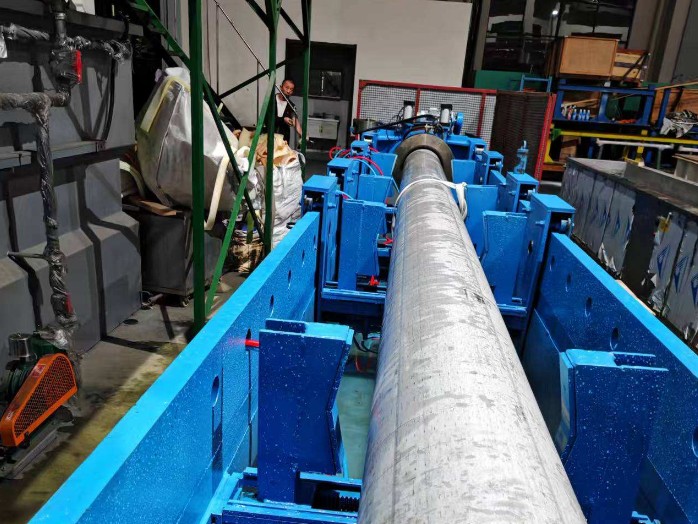

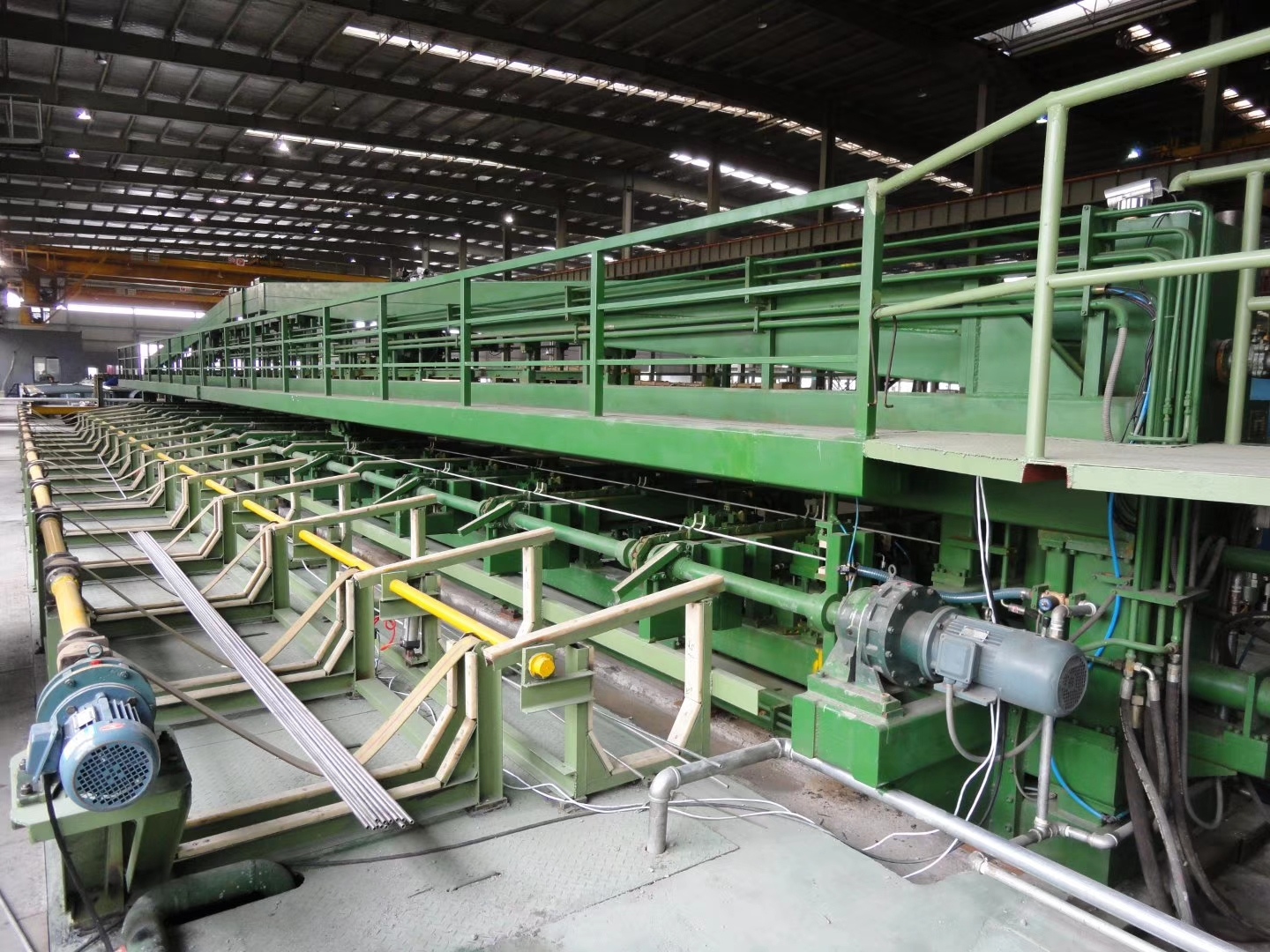

Como esses parâmetros afetam a máquina de ensaio hidrostático
O diâmetro e a espessura não determinam apenas a pressão de teste. Eles também influenciam diretamente a configuração da máquina de ensaio hidrostático.
O diâmetro define principalmente o tamanho dos cabeçotes e o sistema de vedação. O comprimento e o peso do tubo influenciam o sistema de movimentação e posicionamento. Já a pressão de teste determina os requisitos do sistema de pressurização.
Para tubos com diferentes diâmetros e espessuras, a máquina pode ser configurada de acordo com a faixa real de produção.
Na Marley Machinery, consideramos diâmetro, espessura, comprimento, material, pressão de teste, tempo de retenção, sistema de vedação e capacidade de produção ao configurar uma Hydrostatic Testing Machine.
No ensaio hidrostático de tubos de aço, diâmetro e espessura da parede são parâmetros fundamentais para determinar a capacidade de pressão e a configuração do teste.
Tubos de grande diâmetro ou com parede fina exigem uma avaliação mais cuidadosa da relação D/t, da resistência do material e da pressão de teste.
A pressão aplicada deve sempre seguir a especificação do produto e a norma correspondente, enquanto a máquina deve ser configurada para atender às dimensões e aos requisitos reais da linha de produção.
