Como Escolher a Máquina de Ensaio Hidrostático Adequada para Tubos de Aço

Na produção de tubos de aço, a máquina de ensaio hidrostático deve ser selecionada de acordo com as dimensões dos tubos, pressão de teste e capacidade da linha. Escolher apenas pela pressão máxima do equipamento pode resultar em uma configuração inadequada para a produção real.

1. Verifique a faixa de pressão de teste

A pressão de teste deve ser definida conforme o material, espessura da parede, aplicação do tubo e norma correspondente.

Ao selecionar uma hydrostatic testing machine, informe ao fabricante:

• Pressão mínima e máxima de teste;
• Tempo de retenção;
• Material do tubo;
• Espessura da parede;
• Norma ou especificação do produto.

A capacidade de pressão da máquina deve atender à faixa necessária, considerando também possíveis futuras alterações na produção.

2. Confirme o diâmetro e o comprimento dos tubos

O diâmetro externo e o comprimento determinam diretamente o sistema de vedação, cabeçotes de teste e movimentação do tubo.

Antes de comprar uma hydro testing machine for pipe, informe:

Parâmetro	Dados necessários
Diâmetro externo	Mínimo e máximo
Comprimento	Mínimo e máximo
Espessura	Faixa de parede
Material	Carbono, inox, liga etc.
Pressão	Pressão de teste
Produção	Tubos/hora ou tubos/minuto

Quando vários diâmetros são testados na mesma máquina, o sistema de vedação e posicionamento deve ser projetado para essa faixa.

3. Avalie o sistema de vedação

A vedação influencia diretamente a estabilidade do ensaio. Dependendo do tubo e da pressão, podem ser utilizados sistemas de vedação pela face da extremidade, vedação radial ou dispositivos internos.

Uma vedação inadequada pode provocar perda de pressão no próprio cabeçote e dificultar a identificação de um eventual vazamento no tubo.

Por isso, o método de vedação deve ser definido junto com o diâmetro, geometria das extremidades e pressão de teste.

4. Considere automação e registro de dados

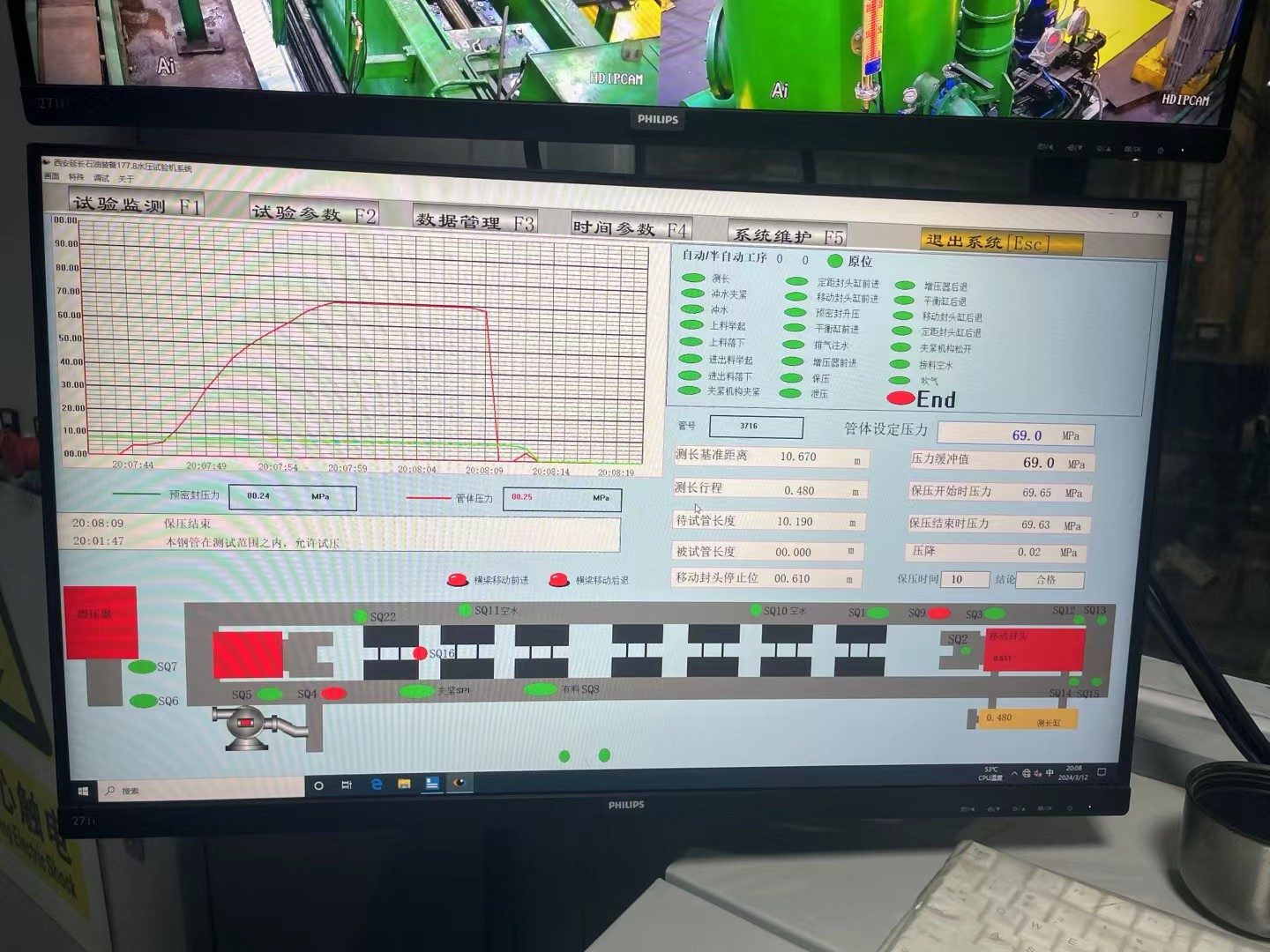

Para produção industrial, uma máquina pode integrar PLC, HMI, controle automático de pressão e registro dos resultados de teste.

Os principais dados podem incluir:

Test Pressure + Holding Time + Pressure Curve + Pressure Drop + Pass/Fail

O registro desses parâmetros facilita a inspeção, rastreabilidade e documentação do lote.

5. Compare o tempo de ciclo com a capacidade da linha

A máquina não deve ser avaliada apenas pela pressão máxima. O tempo total do ciclo também influencia diretamente a produtividade.

O ciclo pode incluir:

Carregamento → Enchimento → Pressurização → Retenção → Alívio → Descarga

Para linhas de alta produção, uma configuração com múltiplas estações pode ser necessária para evitar que o ensaio hidrostático se torne um gargalo.

6. Verifique manutenção e possibilidade de expansão

Também devem ser avaliados componentes de vedação, sistema hidráulico, instrumentação, peças de reposição e assistência técnica.

Se a fábrica pretende produzir diferentes diâmetros no futuro, é importante verificar desde o início se a máquina pode ser adaptada para novas especificações.

Como a Marley Machinery configura a máquina

Na Marley Machinery, configuramos a hydrostatic testing machine de acordo com os requisitos reais de cada projeto.

Os principais dados considerados são:

Diâmetro do tubo + comprimento + espessura + pressão de teste + tempo de retenção + produção + método de vedação + nível de automação

A partir desses parâmetros, definimos o sistema de pressurização, cabeçotes de teste, vedação, movimentação e controle.

Para projetos com diferentes tamanhos de tubos, a configuração pode ser desenvolvida para atender à faixa dimensional e à capacidade de produção especificadas pelo cliente.

Ao escolher uma máquina de ensaio hidrostático para tubos de aço, os principais pontos são a faixa de pressão, dimensões dos tubos, sistema de vedação, tempo de ciclo, automação e capacidade de produção.

Uma configuração adequada deve corresponder às especificações reais dos tubos e ao processo da fábrica, e não apenas a uma capacidade nominal de pressão.
