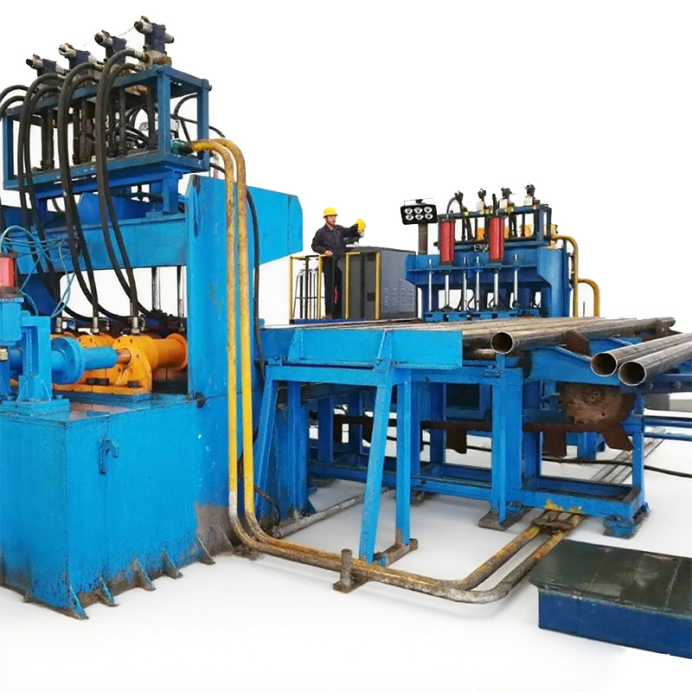

Hidro máquina do teste para a tubulação

O princípio básico de funcionamento da máquina de teste hidro é a lei de Pascal. Ele usa água como meio de trabalho e funciona por transmissão estática de pressão.

Introdução de Marley hidro testando a máquina para a tubulação

Hidro máquina de testes para tubulação Os princípios operacionais do sistema de controle são divididos principalmente nas seguintes seções:

1. O coordenador ajusta os parâmetros do controle;

2. O operador modifica os parâmetros do processo com base nos requisitos do processo;

3. O operador usa o console do controle para controlar o transporte da tubulação de aço através do PLC para terminar a tubulação que transporta o processo;

4. Quando o tubo de aço atinge a posição de teste, o operador completa a vedação da extremidade do tubo e o pré-enchimento do tubo com água através da interface homem-máquina, iniciando o teste hidrostático do tubo;

5. O sensor de pressão da água detecta a pressão da água no tubo em tempo real e a transmite ao PLC para análise e processamento do sinal. Com base no princípio do equilíbrio óleo-água, o PLC calcula o sinal de controle de pressão do óleo e o envia para a unidade de acionamento de energia da válvula proporcional eletro-hidráulica, controlando a operação da válvula e, por sua vez, controlando a pressão do óleo na tampa do tubo, alcançar o equilíbrio óleo-água e completar o teste hidrostático do tubo. Os sinais detectados pelos sensores de pressão de óleo e água são transmitidos simultaneamente para o computador industrial em tempo real, permitindo ao operador monitorar o progresso do teste na tela do monitor.
