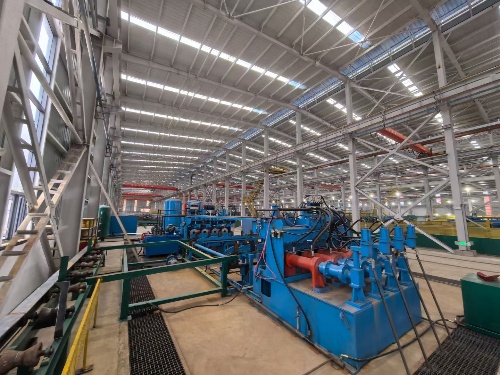

Máquina do hydrotest da tubulação

Máquinas de teste hidrostáticas semiautomáticas e totalmente automáticas, máquinas de teste hidrostáticas de tubulação de aço inoxidável, máquinas de teste hidrostáticas de tubulação de aço inoxidável, máquinas de teste hidrostáticas de tubulação de cobre, máquinas de teste hidrostáticas em U e máquinas de teste hidrostáticas.

1. Faixa de diâmetro do tubo: 6mm e acima, comprimento: 0,5-20 metros, pressão máxima: 300 MPa

2. Tubulação a máquina do hydrotest Espessura de parede: 1mm-30mm

3. Tubulação máquina do hydrotest Pressão máxima do teste: MPa 300

4. Comprimento de aço do tubo: 500mm-20,000mm

5. máquina do hydrotest da tubulação Tempo de Dwell: 5-10 segundos

Tubulação hydrotest máquina equipamentos componentes:

1.1 Sistema de injeção de água para a máquina hidroteste, personalizado mediante solicitação: bomba d'água, tanque de armazenamento de energia, válvula de injeção e válvula de liberação de ar.

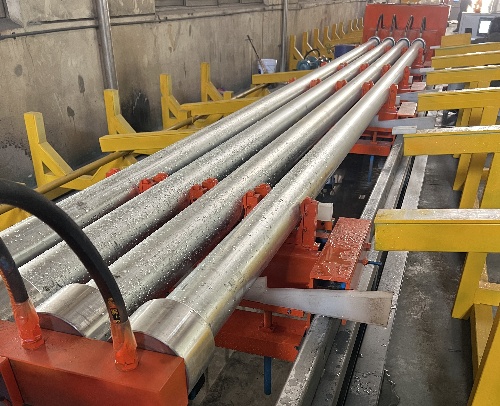

1.2 Sistema do jacking da tubulação para a máquina do hydrotest da tubulação: caixa e cilindro do jacking da tubulação, cabeça exterior do teste da selagem do diâmetro e dispositivo interno da selagem do diâmetro, e pontas principais do teste, personalizadas mediante solicitação, produzidas individualmente.

1.3 sistema de movimento transversal da máquina do hydrotest da tubulação: As correntes movem automaticamente as tubulações para cima e para baixo, fundindo a água e empurrando-as.

1.4 Sistema de teste hidráulico e limpeza de água: Isso adiciona um processo ao movimento transversal do material, usando água pressurizada para limpar o interior do tubo de aço.

Cama da máquina do hydrotest da tubulação 1,5: Este sistema remove e alimenta as tubulações na cama e descarrega-as.

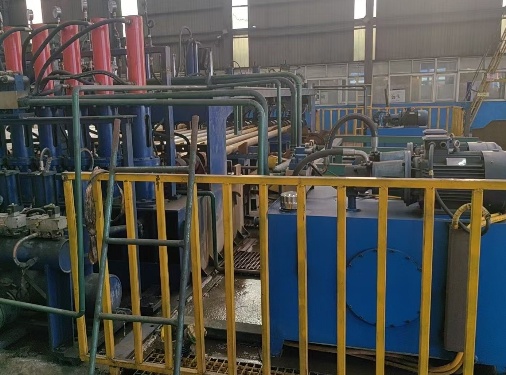

1.6 tubulação hydrotest máquina sistema hidráulico, tubulação jacking, e sistema de pressurização.

1.7 pipe hydrotest máquina sistema de controle: Operating console, poder gabinete, 50 polegadas pressão curva display e remoto sistema de monitoramento.

1. Princípio operacional da máquina do hydrotest do tubo e sincronismo:

2.1 A bomba de água da máquina do hydrotest da tubulação enche continuamente o tanque do armazenamento de energia com água-movimento transversal-limpeza-movimento transversal-tomada da tubulação-válvula de injeção da água abre para injetar Água-aço tubo respirações-pressurização-pressão manutenção-pressão alívio-alívio de água-alívio de pressão pré-selo alívio-pré-selo água alívio-back pressão teste cabeça-movimento transversal.

2.2 Bater série temporal da máquina do hydrotest da tubulação: Entre eles, a limpeza não ocupa o tempo de ciclo interno.

1. Parâmetros da configuração: o seguinte é a imprensa hidráulica do teste da tubulação de aço a configuração regular pode ser personalizada de acordo com as exigências da configuração exigida
