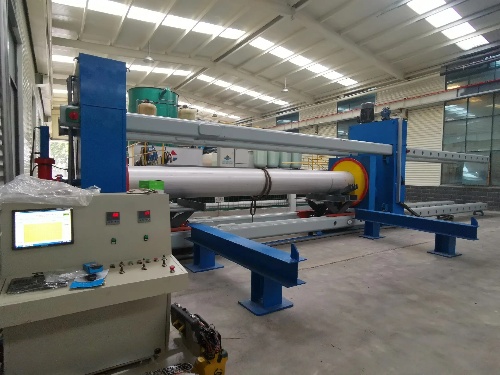

Hidro testadores Aplicação e estrutura

2,1 hidro testadores Aplicação: Usado para o teste hidrostático combinado das tubulações de aço.

2.2Hydro testers Tipo: Tipo de quatro feixes de estação única com vedações de face final.

2,3 hydro testers Componentes principais: Feixe elástico, conjunto principal móvel do teste, rolo de levantamento, cabeça do teste, conjunto principal fixo do teste, conjunto hidráulico do empurrador, sistema de água de baixa pressão, sistema do impulsionador, estações hidráulicas grandes e pequenas, e sistema de controlo eletrônico do PLC.

Parâmetros principais do desempenho: Os seguintes são os parâmetros de uma máquina de teste hidrostática do tubo de aço do exemplo.

3500 toneladas/% 1460 Tipo

Diâmetro do tubo de aço (diâmetro interno) Faixa: 159 a 1422mm (Correspondente Espessura da parede Faixa: 5 a 20mm (Correspondente Diâmetro Faixa: O mesmo que acima)

Steel Pipe Comprimento Faixa: 6 a 12 metros

Materiais da tubulação de aço: Aço carbono e aço inoxidável; S235/S355/20 #/Q345r/Q345b/304/316L, etc.

(Ordens Especiais: Espiral tubos soldados/tubos sem costura/tubos sem costura/aço inoxidável tubos sem costura/aço inoxidável tubos soldados)

Empurração do cilindro principal: 3500 toneladas (tipo do cilindro triplo)

Selando o método: Selo final

Selagem Placa Material: Borracha

Tempo Dwell: 4 a 6 segundos

Steel Pipe Materiais: 20 #/Q345r/Q345b/304/316L, etc. As pressões compostas e de ensaio são calculadas pela fórmula padrão: P = 2SR/D. Exemplo de cálculo: Por exemplo, na produção composta de 400 tubos de aço, a pressão P é calculada como: P = 2SR / D. A espessura da parede do tubo de aço S = 10mm, o estresse permitido R do tubo de aço n ° 20 é 137 MPa (à temperatura ambiente) e o diâmetro externo do tubo de aço é 400mm. Portanto, P = 2SR / D = 2 × 10 × 137 ÷ 400 = 6,85 MPa.

Para pedidos especiais de tubo soldado espiral/tubo de aço com fenda, as fórmulas compostas de pressão e pressão de teste devem ser especificadas separadamente no momento do pedido.

Pressão Aumentando Método: Bomba de alta pressão

Teste o meio: Emulsão ou torneira água com corrosão inibidor

Power Supply personalizado

Controle a alimentação Personalizado

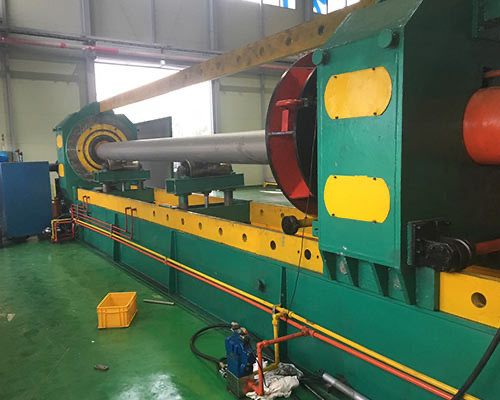

IV. Introdução aos principais componentes do testador de pressão hidrostática:

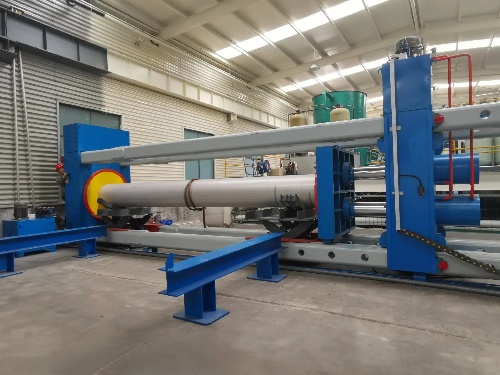

4.1 Pressão hidrostática Tester tração vigas:

Quatro feixes retangulares medindo 500 × 300 × 20 × 15000mm podem ser conectados a uma cabeça de teste móvel para diferentes comprimentos de tubo de 6000 a 12500mm. 4.2 Hydrostatic Test Machine Mobile Test Head Assembly:

Inclui a extremidade móvel, a unidade de viagem e outros componentes.

A parte do curso é conduzida por cilindros hidráulicos duplos.

A extremidade fixa é equipada com uma válvula de liberação de ar, que é aberta e fechada pelo cilindro hidráulico.

4.3 hidro testadores Lifting Roller

O rolo de elevação é conduzido por um cilindro hidráulico e guiado por hastes guia duplas.

4,4 hidro testadores fixo Test Head Assembly

Inclui válvulas de entrada e escape de ar de alta e baixa pressão, uma válvula controlável DN100 acionada por cilindro hidráulico e um transmissor de pressão.

4.5 hidro testers Sistema de água de baixa pressão

Inclui uma bomba submersível, uma válvula de água de baixa pressão e um sistema de tubulação. Quando o tubo de aço é preenchido com água, a válvula de vedação de baixa pressão fecha.

A válvula de drenagem de baixa pressão é aberta e fechada pelo cilindro hidráulico.

4,6 Máquina De Teste Hidrostática Sistema De Água De Alta Pressão

Inclui uma bomba de êmbolo de alta pressão, um conjunto de válvula de retenção, um transmissor de pressão e tubulação de alta pressão.

Depois que o ar no tubo é esgotado através da válvula de escape, uma bomba de êmbolo de alta pressão bombeia continuamente água para o tubo para aumentar a pressão da água.

Quando a pressão do tubo atinge o nível necessário, a pressão é interrompida e a pressão do tubo é aliviada durante um período de tempo, controlada por um transmissor de pressão, smartwatch e computador.

4,7 hidro testadores do sistema hidráulico Descrição:

4.7.1 Hydro Testers Visão geral do sistema:

O sistema hidráulico do cilindro principal dos hidro testadores é equipado com uma estação hidráulica separada.

Um conjunto de estações de bomba hidráulica do cilindro auxiliar e nove válvulas hidráulicas (impulso do cilindro, impulso do cilindro, movimento rápido terminal móvel, rolo de elevação esquerdo, rolo de elevação direito, movimento lateral do tubo, levantamento de bloqueio do tubo, válvula de controle hidráulico de baixa pressão de alto fluxo e alívio de pressão e escape elétricos únicos).

Todos os componentes hidráulicos são de marca e o núcleo interno da válvula de retenção da chave é feito de aço inoxidável. Esta tecnologia resolve o problema de ferrugem quando a válvula de retenção é usada com água como meio. É um primeiro nacional e internacional, e uma patente foi aplicada para.

4.7.2 hidro testers Operação:

Para o primeiro teste de pressão combinado, inicie o motor da bomba de óleo e ajuste a pressão de baixa para alta de acordo com a pressão exigida por cada componente. Em seguida, opere cada cilindro um por um sem carga. Somente após a operação correta a operação de alimentação do material pode ser realizada. Se a pressão for insuficiente durante a operação, ela pode ser aumentada lentamente, mas não deve exceder a pressão máxima do sistema. Posteriormente, o motor da bomba de óleo deve ser iniciado. Cada teste de pressão combinado e teste de pressão só pode ser realizado após o sistema hidráulico estar normal.
