Máquina de teste hidrostático

Unidade introdução:

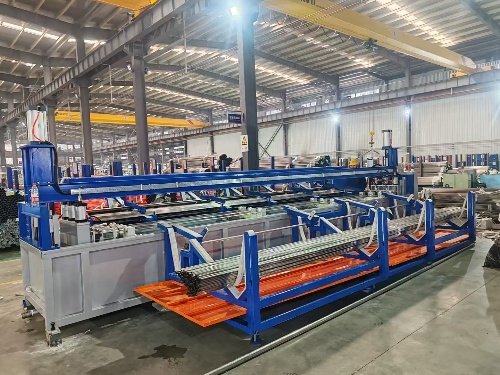

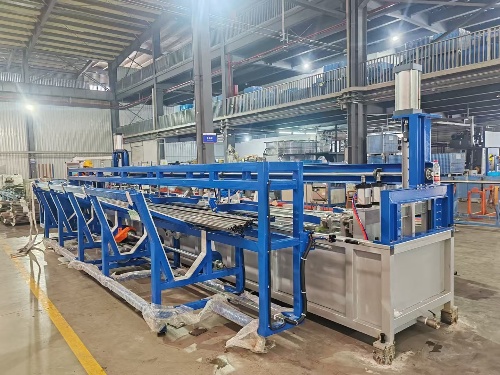

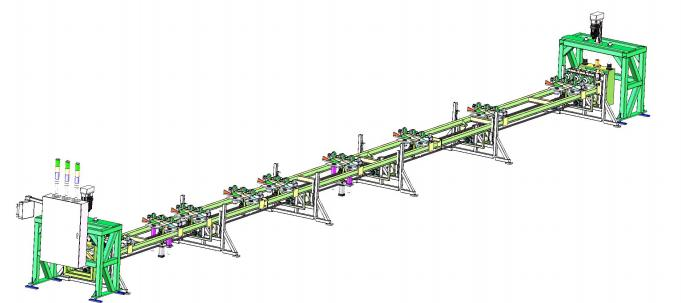

Esta máquina é usada principalmente para testes de pressão hermética subaquática de tubulações metálicas. A prensa teste realiza alimentação e descarga através do mecanismo de transmissão transversal. Cada trabalhador
Vários tubos podem ser testados para circulação. O processo do teste da pressão é monitorado e controlado “por computador industrial + PLC”, com projeto estrutural razoável,
Tecnologia avançada e madura, operação estável do sistema, operação, uso e manutenção convenientes, forte estabilidade ocupacional contínua, alta eficiência de inspeção, etc.
1. Breve introdução do modo de funcionamento unitário:
O projeto da multi-estação deste equipamento adota o ar comprimido como o meio da detecção, e a tubulação afunda à associação da inspeção após a inflação, que é controlada pelo sistema inteligente,
Vários tubos podem ser detectados simultaneamente de cada vez, e os modos de carregamento e apagamento podem ser sincronizados para economizar o tempo de carregamento e descarregamento. Ao armazenar materiais, descarregando materiais, alimentando materiais,
Detecção automática, classificação automática, apagamento automático não destrutivo e outras instituições, porque eles têm função de classificação automática, ninguém pode ser ajustado para o trabalho normal
Em serviço, uma pessoa opera vários dispositivos para reduzir a intensidade do trabalho e os custos trabalhistas.2. Unidade workflow:
Descarga → alimentação automática → aperto do tubo → cabeça (selando ambas as extremidades dos acessórios para tubos) → submerso (inflável) → detecção → material retornando
↗Tubulação qualificada → cremalheira terminada do armazenamento
→ Apagamento automático → Apagamento automático

↘Peças inqualificáveis → armazenamento inqualificável

3. Tabela do parâmetro do equipamento

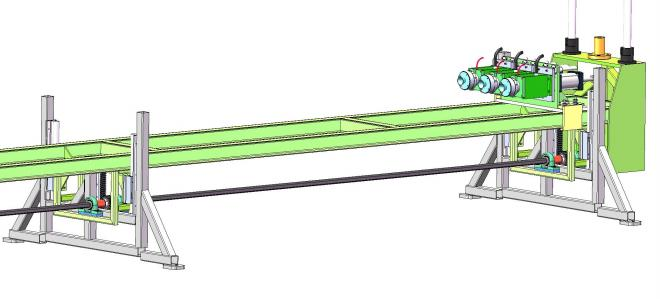

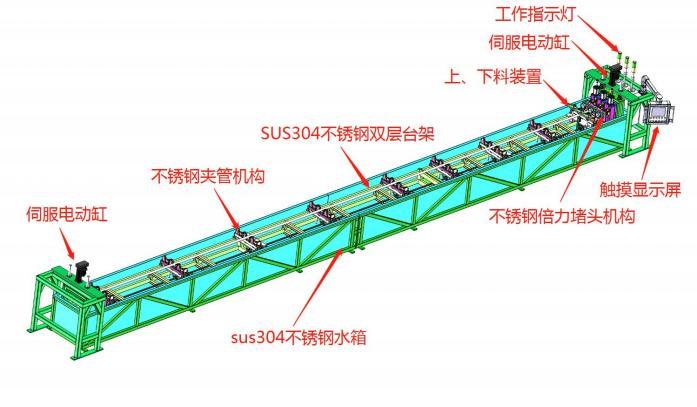

4. Breve introdução da estrutura do equipamento:

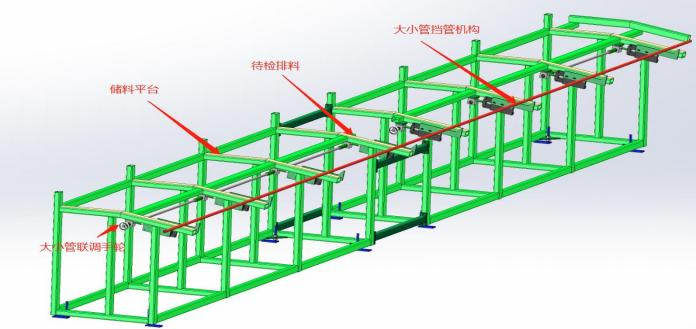

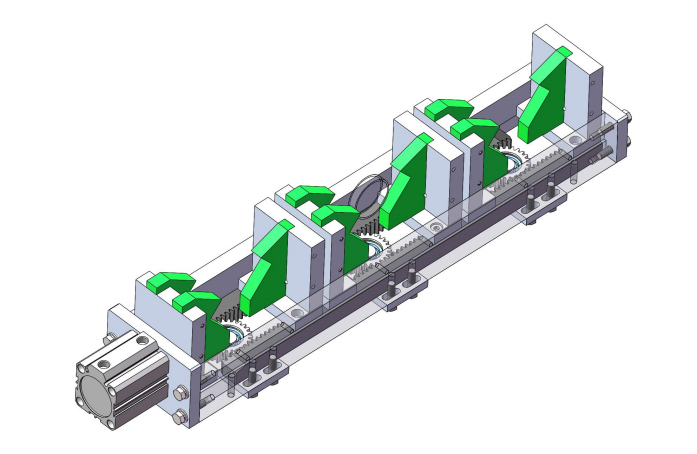

Banco de alimentação: soldado com aço padrão nacional, dispositivo de descarga independente, com plataforma de descarga de várias seções, compatível com várias especificações de comprimento de tubos, banco com defletor do mecanismo de ajuste do enlace da especificação do tamanho, sem necessidade de ajustar a placa triangular de levantamento separadamente na piscina de inspeção, alimentação automática, reduzir

A intensidade de trabalho dos trabalhadores reduz a dependência dos técnicos.

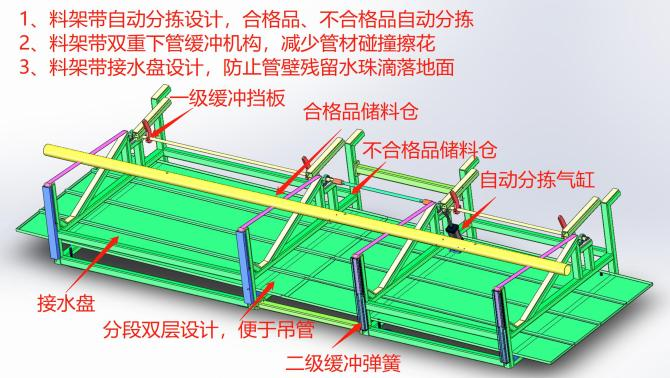

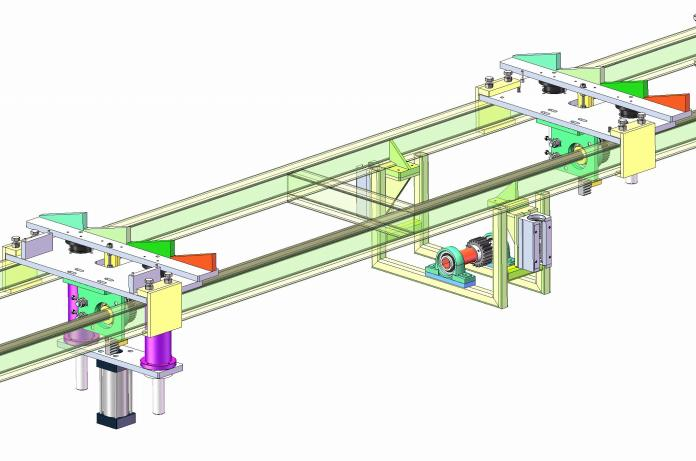

 Cremalheira de alimentação de classificação automática: soldado com aço padrão nacional, dispositivo anulante independente, plataforma de descarga de 4 seções, compatível com tubo 2.4-6 m,

Existem duas posições de produtos qualificados e produtos não qualificados. A comutação de armazenamento de cada posição é controlada pelo braço oscilante do sistema de classificação automático para classificação e comutação.

Parte do design de camada dupla é com bandeja de coleta de água, e as gotas de água na parede do tubo após o teste de pressão são gotejadas na bandeja de água para coleta unificada, e a seção intermediária é deixada em branco, o que é conveniente para levantar o tubo.

Sistema de controlo inteligente: o sistema é controlado inteligentemente pela programação do plc, relação homem-máquina da operação, ajuste da entrada da exposição do toque, com controlo automático,
Inspeção automática de pressão, classificação automática de memória e alarme automático. Durante a detecção, pode automaticamente julgar se os produtos de estações diferentes são qualificados e recordar de acordo com a pressão da posse de estações diferentes, presentemente, quando a estação incompetente é esperada, a cremalheira automática do armazenamento do enlace automático classificá-la-á automaticamente ao escaninho não qualificado do armazenamento. Quando os produtos não qualificados aparecem no mesmo armazém por 3 vezes consecutivas, o alarme de desligamento automático será acionado, lembre o operador de verificar se a cabeça está vazando e precisa ser substituída.O sistema possui funções de manutenção remota e monitoramento remoto, gera relatórios automaticamente e se conecta ao gerenciamento de produção.Dispositivo submerso automático: projeto bilateral do mecanismo de afundamento do cilindro elétrico servo, consistindo em dois grupos de cilindros servo elétricos + sistema de detecção hermético, cilindro elétrico servo de duas extremidades
O design de elevação síncrono garante a sincronização de ambos os lados do afundamento. Haste de guia dupla chromeplated alça + grafite cobre luva guia é adotado, e a inspeção inflação pressão e afundamento são realizados de forma síncrona atrás da cabeça, após afundar, ele Flutuará automaticamente acima e retornará o material até um determinado período de tempo (o tempo de retenção da pressão pode ser ajustado de acordo com a procura), flutuará acima e retornará o material

Sincronize para encurtar o tempo de ciclo do processo de detecção.
