Máquina De Polimento De Tubos-Máquina De Polimento De Parede Interior De Tubo De Aço

1. Breve introdução do modo de funcionamento unitário:
Esta máquina adota o projeto unilateral da multi-estação, e a primeira extremidade do equipamento é lustrada ao mesmo tempo ao trabalhar, que pode automaticamente ser alimentada, lustrada, e anulando (1
Tubulação do ramo que joga 3 vezes, um ciclo, ou três tubulação do ramo que joga 1 vez, três modos superiores e três mais baixos), a unidade consiste em alimentar plataformas do quadro, lustrando a rotação da roda de equitação
Consiste em quatro partes: plataforma rotativa, host polimento e plataforma anulante. O motor aciona a haste de polimento e gira a cabeça de polimento e corre pela cabeça de polimento,

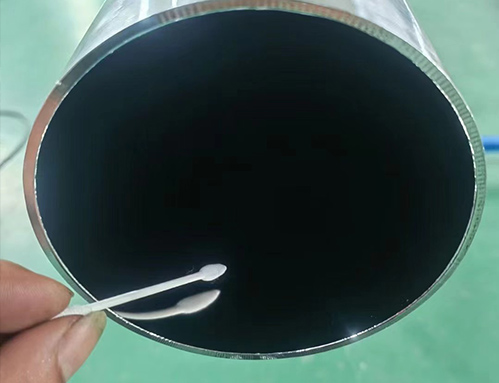

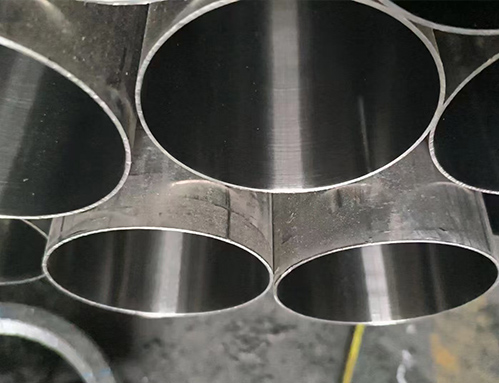

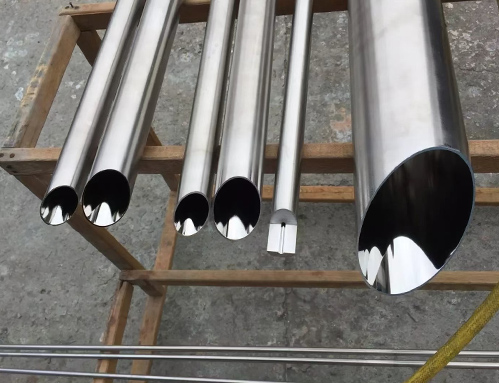

A parede interna do tubo de metal é polida e os consumíveis de polimento podem ser correia abrasiva e roda de várias folhas. Esta máquina precisa somente um operador de operar-se.Ou operar 2 conjuntos de equipamentos por uma pessoa, sem mestres profissionais, você pode assumir o seu posto após um treinamento simples. Você pode polir vários tubos metálicos de cada vez, que podem ser baseados em diferentes especificações do tubo e requisitos de polimento, ajustar diferentes velocidades de polimento.2. Unidade workflow:
Alimentação automática → tubo de pressão → rotação do tubo → polimento haste frente polimento → polimento conclusão → polimento retirada haste → material retirada → apagamento → produto acabado

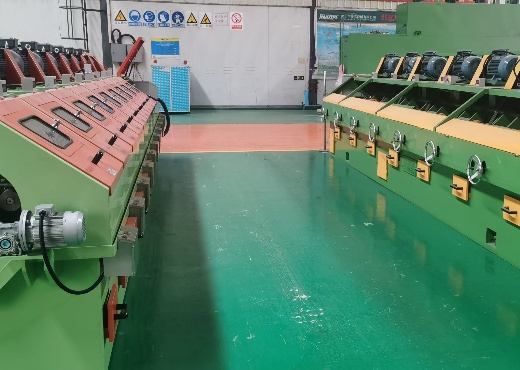

3. Introdução à estrutura do equipamento:

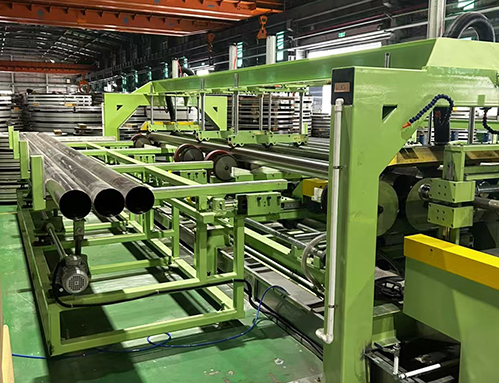

O equipamento consiste principalmente em cinco partes: alimentação quadro, polimento host, polimento rebocador plataforma rotativa, alimentação rack, sistema de controle inteligente, etc.
3.1 Alimentação quadro: 1. O rack é soldado com tubos quadrados F120x120x6 padrão nacional, com uma capacidade de carga de 7 toneladas, e tem as funções de armazenar materiais, descarregar materiais e bloquear materiais.2. O banco tem o defletor do mecanismo do ajuste do enlace do tamanho e da especificação. Quando o diâmetro e a especificação mudam, a parte dianteira e a parte traseira do defletor do ajuste do enlace do cacau, não
Um único ajuste é necessário para reduzir a intensidade de trabalho dos trabalhadores e reduzir a dependência de técnicos.Terceiro, o projeto de inclinação do tampo da mesa do rack de descarga. Depois que o material é retirado do tubo inferior, o tubo pode rolar automaticamente lentamente para o fundo para evitar

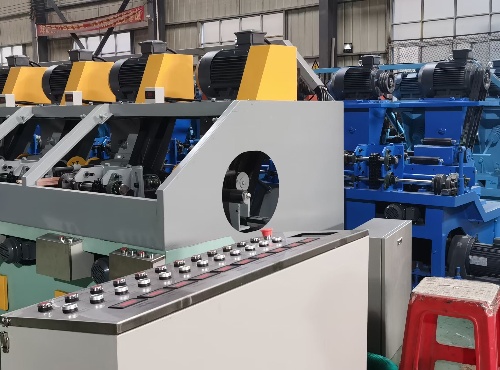

Rolamento de alta velocidade solavancos na superfície sem intervenção manual.Quatro, armazenamento, descarga e tubulação contato parte com placa de borracha almofada protetora para evitar o tubo e metal mesa quadro contato direto.5. A parte de armazenamento do material é equipada com um rolo passivo transversal, que é conveniente para empurrar a cabeça juntos.3.2 Host de polimento: primeiro, o rack é soldado com aço padrão nacional, rack de camada dupla, processamento CNC, trilho de guia linear + grafite instalado no rack
Bloco deslizante de cobre, assento de caminhada é instalado no bloco deslizante, motor de polimento e haste de polimento são instalados na base de caminhada, cabeça de moagem polonesa alargada,
Aumente a área de moagem, reduza o tempo de polimento e melhore a eficiência do trabalho; A base é acionada pelo servo motor durante o polimento
Alimente polimento. A base do motor para frente e para trás adota a engrenagem da cremalheira para garantir que a haste de polimento para frente e para trás seja plana

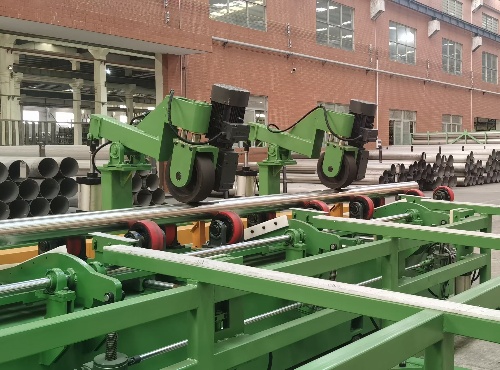

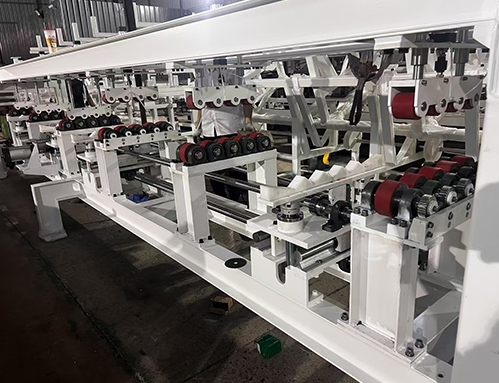

Estabilidade.Em segundo lugar, a cabeça de moagem adota o projeto de conversão de frequência do motor conexão direta polimento haste, com rotação ajustável frequência conversão e transmissão alta eficiência.3. Tem a função de adição automática e subtração da velocidade de rotação da cabeça de moagem dentro e fora da boca do tubo para reduzir a frequência de trompete da extremidade do tubo após o polimento.4. Tem o poder de elevação automático da cabeça do tubo, que pode ser meio lançada ou comutada para o modo de lance completo.V. O banco de camada dupla adota a conexão do elevador e da haste guia e o ajuste do servo motor ao polir as especificações mudam.3.3 polimento rebocador stand: 1. Soldado com aço padrão nacional, suporte fixo do pórtico, design secional. Quando a especificação do diâmetro do tubo muda, não é necessário.Ajuste a altura do rack de material para garantir sua estabilidade. A plataforma adota a roda de equitação mais baixa + o projeto superior do rolo da pitada, e a plataforma mais baixa
Instale vários conjuntos de assentos de roda de equitação, pode polir vários tubos de aço ao mesmo tempo, volante usar motor de engrenagem de frequência variável para conduzir a rotação.Tubo estação de comutação e carga e descarga adotar elevador elétrico elevação + cremalheira transversal movendo sincronização para garantir a sua sincronização
Sexo e estabilidade. O feixe horizontal superior adota a estrutura do I-feixe da dupla camada, e instala grupos múltiplos de assentos pneumáticos do rolo da pitada e componentes pneumáticos.Drive, guia de punho cromado, imprensa automática e elevador durante o polimento
2. Modo de polimento: um tubo pode ser lançado várias vezes ou um ciclo, ou vários tubos de ramificação podem ser lançados uma vez e vários modos superior e inferior podem ser usados.3. Os materiais superiores e inferiores adotam o levantamento e o mecanismo movente transversal, e o levantamento e o movimento transversal adotam o elevador da engrenagem elétrica + o rolo da corda do papagaio mesmo projeto,
Assegurar a estabilidade e a sincronicidade da travessia e elevação do mecanismo multigrupo.4. Tubo rotativo suporte cinto polia sincronização de energia multi-segmento, usando frequência conversão motor correia rotativa forma do eixo, pode definir o tempo
Frente e verso, reduzindo tubo de flexão elíptica de sentido único girando tubo.V. O projeto principal do laço da transição do tubo, a parede interna e o diâmetro igual da parede interna do tubo, impedem lustrar a roda para jogar a cabeça do tubo na trombeta.3.4 mais baixa cremalheira material: 1. A cremalheira é soldada com o aço quadrado do tubo do padrão nacional F120x120x6 com um peso do rolamento de 7 toneladas.Em segundo lugar, o design de inclinação do tampo da mesa do rack de descarga pode rolar automaticamente para baixo quando o tubo é colocado para evitar o rolamento de alta velocidade.A superfície é danificada sem intervenção manual.3. Design de camada dupla da peça de armazenamento de material, o fundo é com bandeja de coleta de água e a água permanece na parede do tubo após ser lançada. As gotas de água caem na bandeja de água para coleta unificada.Definir, para evitar a saída de esgoto no tubo para o chão.Quatro, armazenamento, descarga e tubulação contato parte com placa de borracha almofada protetora para evitar o tubo e metal mesa quadro contato direto.
