Máquina teste hidrostática

Máquina teste hidrostática

A plataforma da inspeção consiste em cremalheiras da plataforma do elevador, dispositivo de selagem principal automático, alimentação automática e dispositivo anulando, e dispositivo automático da tubulação da braçadeira.

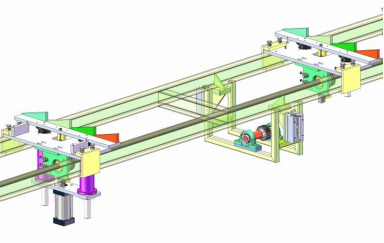

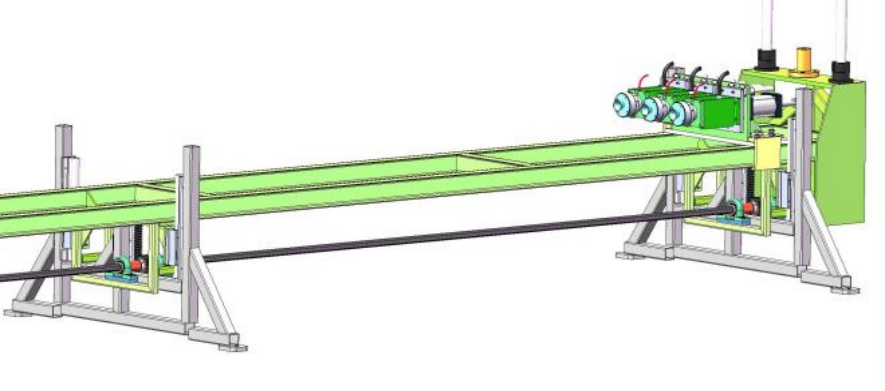

I. Máquina testes hidrostática Levante plataforma suporte

1. O banco é feito do aço 10 # I-beam do padrão nacional SUS304 de aço inoxidável, que assegura a rigidez do banco e impede que o banco oxide, dobrando-se,Deformação.

2.Máquina de testes hidrostática A plataforma do elevador o levantamento do banco é levantada synchronously pelo cilindro elétrico servo, e a parte inferior do banco é projetada synchronously pela linha central sextavada síncrona + cremalheira da engrenagem. As engrenagens são instaladas no eixo rotativo e o rack é fixado na parte inferior do suporte inferior da caixa, quando a plataforma é levantada e abaixada, o eixo de orientação e a engrenagem seguem passivamente o movimento rotativo, E a engrenagem move-se para cima e para baixo ao longo da cremalheira fixa para empurrar a parte média da plataforma para aumentar e cair synchronously, para conseguir a sincronização total do levantamento e da queda da plataforma, impedindo a plataforma da dobra Variante

3. Em ambos os lados da plataforma, há guias lineares de aço inoxidável semi-abertas do rolamento do sbr para impedir a divisão dianteira, traseira, esquerda e direita do desvio e do salto durante o processo de levantamento do banco.

II. Máquina testes hidrostática Dispositivo principal automático da selagem

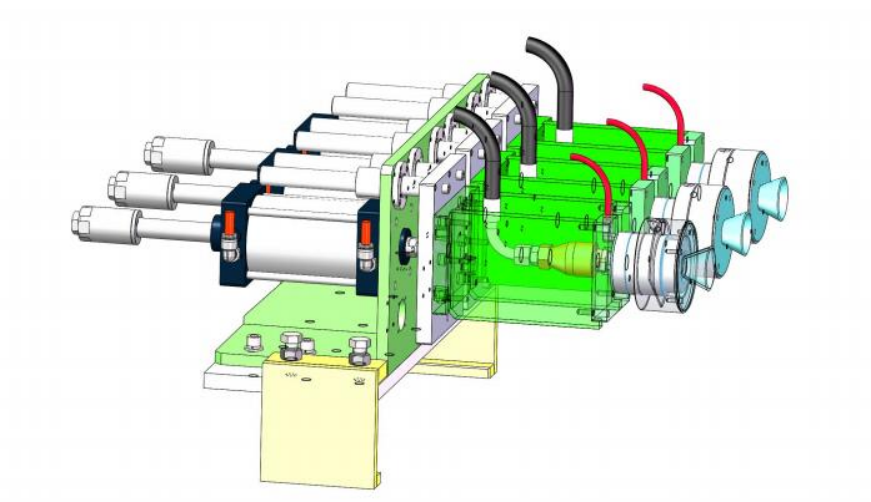

1.auto matic hea dispositivo

O dispositivo de selagem principal automático adota o projeto radial do selo, conduzido pelo cilindro ajustável de aço inoxidável, ambos os lados da extremidade da tubulação são parte dianteira principal do selo e movimento traseiro ajustado na cabeça da tubulação, selo cabeça selando o anel ventilação pressão radial braçadeira teste encaixes da tubulação, Depois que a traqueia de alta pressão da cauda é ventilada e pressurizada ao valor de pressão ajustado, mantenha a pressão,O teste de pressão completa o alívio de pressão do conjunto de alta pressão do tubo, a exaustão da cabeça do selo libera os encaixes do tubo e o cilindro de aço inoxidável retorna para completar o processo de teste de pressão,

2. O dispositivo Plug consiste em dois grupos à esquerda e à direita, dos quais um lado perto do gabinete de controle é a extremidade fixa e a outra extremidade é a extremidade móvel. Quando a especificação do comprimento do tubo muda, você só precisa ajustar a detecção de posição da extremidade móvel para se adaptar às especificações do tubo de diferentes comprimentos. Plug dispositivo braçadeira design fixo, ajuste simples É rápido.

3. Os rolamentos lineares de aço inoxidável superior e inferior do cilindro principal do selo são guiados e retráteis para impedir que os assentos principais do selo caiam e mudem devido à gravidade.

4. O cilindro é o cilindro 304 de aço inoxidável ajustável do cilindro. Quando a tolerância do curso curto é curto, o assento da tomada não pode ser movido, e somente o curso telescópico do cilindro precisa de ser ajustado.

5. A cabeça do selo adota o projeto total desconectado da estrutura da rápido-mudança, feito do aço inoxidável 304, a tubulação de ar de alta pressão e a tubulação de ar de baixa pressão são conectadas rapidamente à substituição da rua Macarrão arroz são simples e rápido.

6. Aço inoxidável trompete guia design de vedação cabeça. Quando a cabeça do tubo é ligeiramente dobrada e deformada, trompete pode ser ligeiramente corrigido e guiado para tornar a cabeça do tubo suave

Entre no interior da cabeça de vedação sem riscar o anel de vedação radial, reduzindo assim o custo vulnerável do anel de vedação.

III. Pressão hidrostática tester Alimentação automática e anulando o dispositivo

1. A alimentação automática e o dispositivo de supressão consiste em vários conjuntos de 304 cilindros de aço inoxidável + placa triangular de elevação de tubos e adota haste de guia dupla haste cromada + linha reta de aço inoxidável 304 O guia de rolamento garante a estabilidade do levantamento e reduz a probabilidade de ferrugem e preso pela haste de guia.

2. verificador hidrostático da pressão O mecanismo de levantamento é projetado synchronously pela linha central sextavada síncrona + cremalheira da engrenagem. A engrenagem é instalada no eixo rotativo, e o rack é fixado na cabeça do cilindro da caixa. Quando o cilindro é retrátil, o eixo orientador e a engrenagem seguem passivamente o movimento rotativo, acionam outros grupos de mecanismos de elevação para se moverem sincronicamente, garantindo a mesma carga e descarga Degrau.

3. O assento fixo de elevação adota o design da fivela, o eixo de conexão inferior é a barra hexagonal de aço inoxidável, o rolamento da engrenagem e a barra hexagonal são instalados para atividades e o comprimento do tubo é longo.

Quando o grau muda, o assento fixo pode mover uma certa distância horizontalmente para se adaptar ao comprimento do tubo.

4. A placa superior triangular do tubo de material superior e inferior é feita de folha de borracha de nylon para evitar arranhões na superfície do tubo.

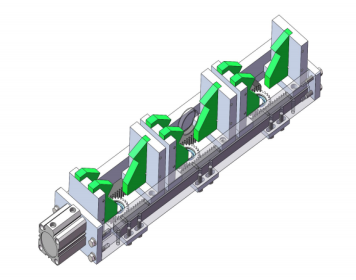

IV.pressão hidrostática testador automático dispositivo de tubo de braçadeira adota design de aperto síncrono de engrenagem cremalheira de acionamento do cilindro, cilindro telescópico tempo duplo <aperto interno da madeira compensada em forma, o tubo preso centrando-se automaticamente com o selo Head Center, não há necessidade de ajustar a posição do tubo quando a especificação do tubo muda. Impedir quando o cilindro do plugue é selado Deslocamento de flexão axial do tubo.

1. Apertando o cilindro, cremalheira, rolamento e parafuso são todos feitos de SUS304 stainless ste

2. A placa de fixação moldada é feita de borracha de nylon para evitar arranhões na superfície do tubo.

3. A braçadeira do tubo é fixada na parte superior do dispositivo automático de carregamento e descarregamento do tubo, eliminando a necessidade de ajuste separado quando o comprimento do tubo muda.

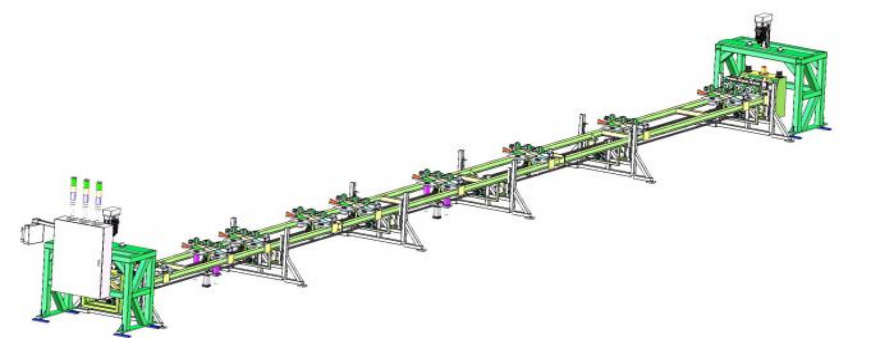

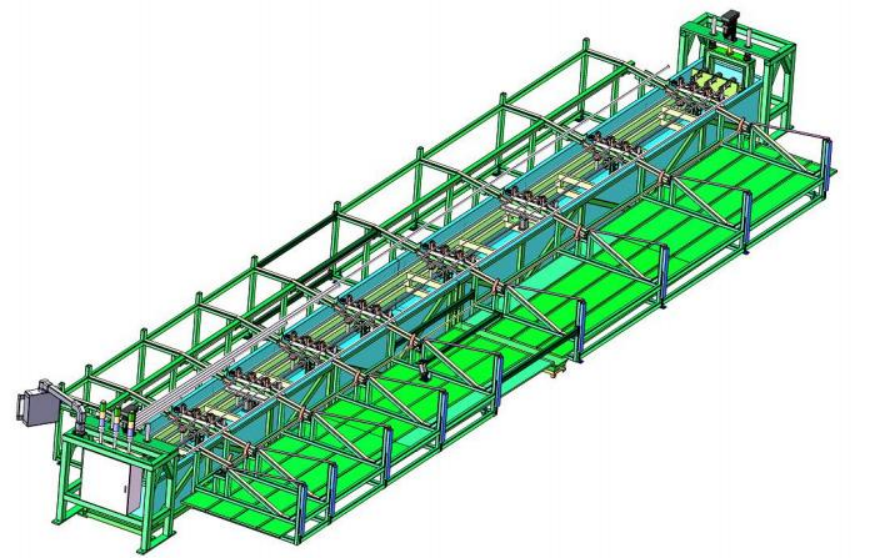

Diagrama parcial do testador de pressão hidrostática
