Máquina de teste de pressão Esta máquina é usada principalmente para testes de pressão de estanqueidade subaquática de tubos metálicos. O testador de pressão utiliza um mecanismo transportador transversal para carga e descarga. Vários tubos podem ser testados durante cada ciclo. O processo do teste da pressão é monitorado e controlado por um computador industrial + PLC. Possui um design estrutural racional, tecnologia avançada e madura, operação estável do sistema, fácil operação e manutenção, forte estabilidade de operação contínua e alta eficiência de inspeção.

1. Tubo pressão teste máquina Unidade Operação Overview:

Este equipamento apresenta um design multi-estação e usa ar comprimido como meio de teste. Os tubos são inflados e abaixados então em um tanque de teste. Controlados por um sistema inteligente, vários tubos podem ser testados simultaneamente, com carga e descarga simultâneas, economizando tempo. O equipamento inclui armazenamento, descarga, carregamento, inspeção automática, classificação automática e descarga automática e não destrutiva. Sua função de classificação automática permite operação autônoma uma vez totalmente operacional, permitindo que uma pessoa opere várias unidades, reduzindo a intensidade do trabalho e os custos.

2. Tubo pressão testes máquina unidade Workflow:

Descarregando o → Carregamento automático → Tubo que aperta o → Vedação (selando ambas as extremidades do encaixe) → Submersão (inflando) → Inspeção → Rejeição

↗Tubos qualificados → Produtos acabados cremalheira do armazenamento

→ Descarga automática → Classificação automática

↘Peças rejeitadas → Armazenamento rejeitado

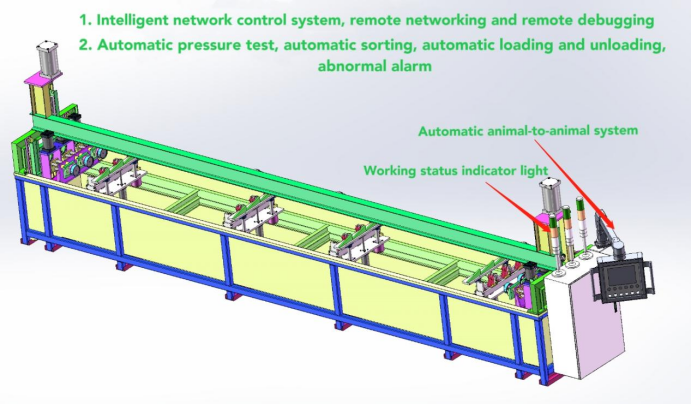

Sistema de Controle Inteligente: O sistema utiliza controle inteligente programado por PLC, uma interface homem-máquina e entrada e ajuste na tela sensível ao toque. Possui controle automático, teste automático de pressão, classificação automática de memória e alarmes automáticos. Durante o teste, ele determina automaticamente a conformidade dos produtos em cada estação com base na pressão de retenção em cada estação e armazena as informações. Quando produtos não qualificados são descarregados em uma estação, o rack de armazenamento automático é automaticamente vinculado para classificá-los na caixa de armazenamento não qualificada. Se produtos não qualificados aparecerem três vezes consecutivas na mesma lixeira, o sistema será desligado automaticamente e os alarmes serão lembrados ao operador para verificar se há vazamentos e substituir a cabeça de vedação. O sistema também oferece recursos de manutenção e monitoramento remotos, gera relatórios automaticamente e faz interface com sistemas de gerenciamento de produção.

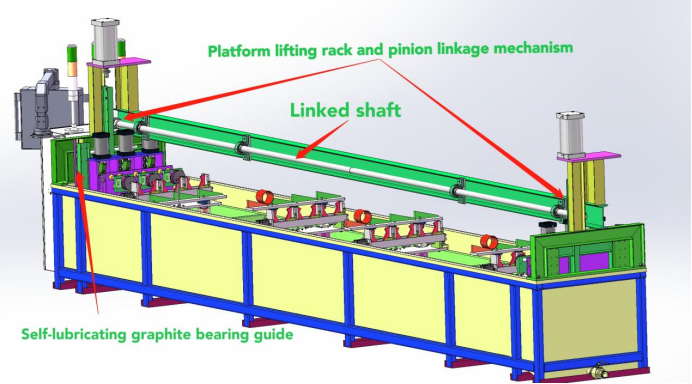

Dispositivo automático do naufrágio: projeto pneumático duplo do mecanismo do naufrágio, composto de dois grupos de cilindros + sistema de detecção da fonte do ar, projeto síncrono giratório do eixo + cremalheira da engrenagem para assegurar a sincronização do naufrágio em ambos os lados, o cilindro adota a haste dobro do cromo da haste do guia + a luva do cobre da grafite guia, A parte de trás da cabeça é pressurizada e inflada para inspeção e afundamento ao mesmo tempo, após o naufrágio, a pressão é mantida por um certo tempo e o material é automaticamente flutuado e retirado (o tempo de retenção da pressão pode ser ajustado de acordo com a demanda), flutuando e retirando são realizadas simultaneamente, Encurtando o tempo do ciclo do processo da inspeção.

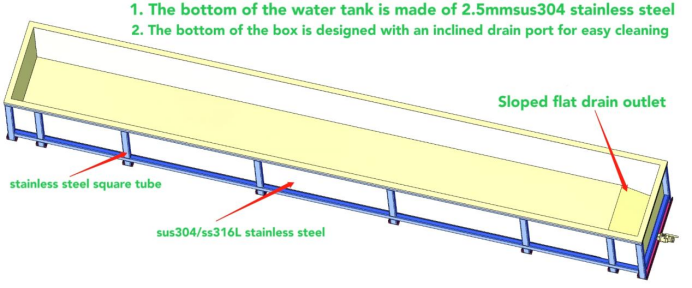

Tanque de teste: O tanque é construído de um quadro de aço inoxidável do tanque de teste 304, soldado de 2.4mm 304 placas de aço inoxidável grossas e aço da seção. Para evitar ferrugem e perfuração do armazenamento de água a longo prazo, o tanque é projetado com portas de entrada e saída e um fundo inclinado para facilitar a limpeza, substituição e descarga da água de teste.

A plataforma da inspeção caracteriza uma estrutura do feixe do carga-rolamento da dobro-camada construída das camadas duplas de SUS304 padrão nacional H-aço inoxidável e I-vigas de aço inoxidável para impedir a oxidação, a dobra, e a deformação. A plataforma incorpora quatro componentes: um mecanismo automático de carga e descarga, um dispositivo automático de fixação do tubo, um dispositivo de nivelamento automático e um dispositivo de inspeção automática. Esses dispositivos utilizam um design de compressão segmentada, permitindo que a posição dos dispositivos de carregamento, fixação e tampamento seja ajustada para acomodar tubos de diferentes comprimentos durante os testes.

Tubo pressão teste máquina automática Carregamento e aperto Unidade Visão geral:

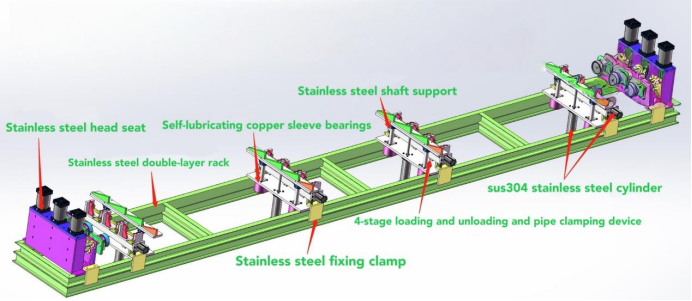

1. O mecanismo automático de carga e descarga consiste em quatro conjuntos de 304 cilindros de aço inoxidável e quatro conjuntos de triângulos de empurrar tubos. Eles utilizam hastes guia duplas cromadas e rolamentos lineares de aço inoxidável 304 para minimizar o risco de oxidação e interferência das hastes guia. Os triângulos de empurrar a tubulação são construídos da folha de borracha para impedir riscar da superfície da tubulação.

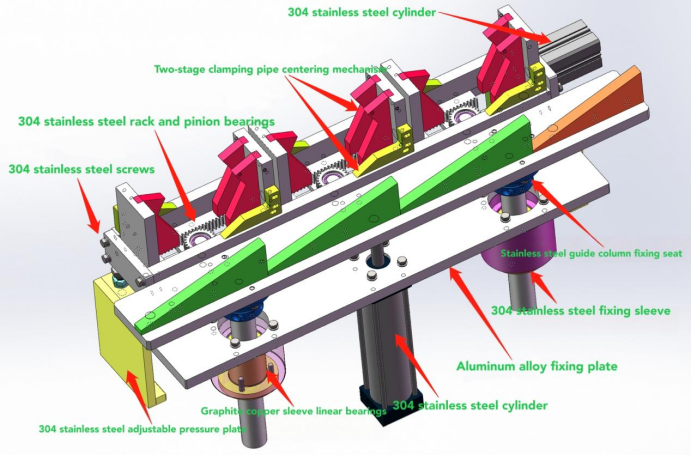

2. O mecanismo de empurrar tubos consiste em quatro conjuntos de cilindros e quatro conjuntos de bases de montagem dentadas em aço inoxidável. A placa de fixação e o design da braçadeira permitem um ajuste flexível para acomodar diferentes comprimentos do tubo. A placa de fixação em forma de V centraliza automaticamente o tubo após o aperto, eliminando a necessidade de ajuste ao alternar entre tamanhos maiores e menores. A placa de fixação é construída em borracha para evitar arranhões na superfície do tubo.

Dispositivo de entupimento automático: O conjunto consiste em um mecanismo de entupimento, mecanismo de acionamento, mecanismo de guia e mecanismo de vedação. Os lados esquerdo e direito apresentam suportes de montagem em aço inoxidável e dispositivos pneumáticos, um fixo e outro ajustável para acomodar diferentes comprimentos de tubo.

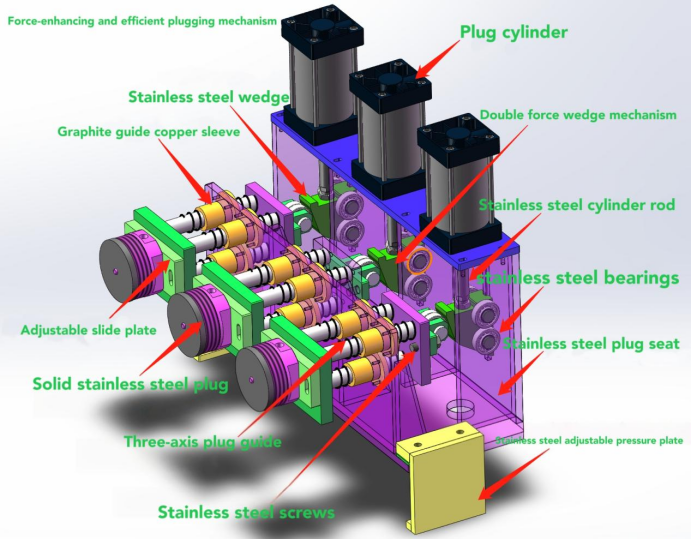

1. O plugue utiliza um design multiplicador de força em forma de cunha, aumentando a pressão do plugue do cilindro sem aumentar o diâmetro do cilindro. Isto alcança um efeito da selagem ao igualmente reduzir o tempo da insuflação do cilindro, estendendo a vida do cilindro, e melhorando a eficiência do teste da pressão.

2. O mecanismo retrátil do plugue utiliza um design de haste de três guias + capa de cobre de grafite, oferecendo estabilidade, resistência à ferrugem e durabilidade.

3. A junta vedante utiliza um design de correia transportadora, que oferece desempenho superior e uma vida útil mais longa em comparação com as juntas de silicone convencionais.

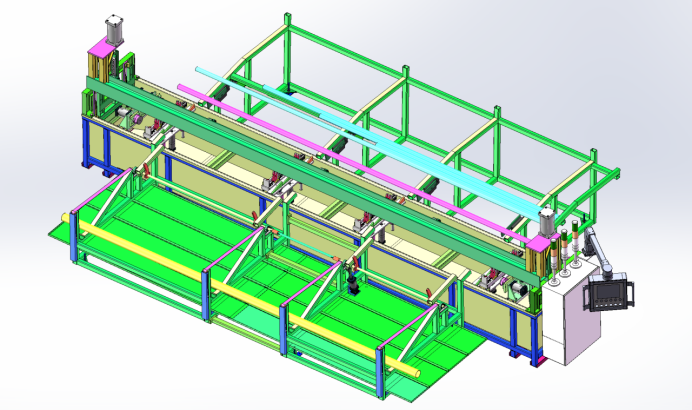

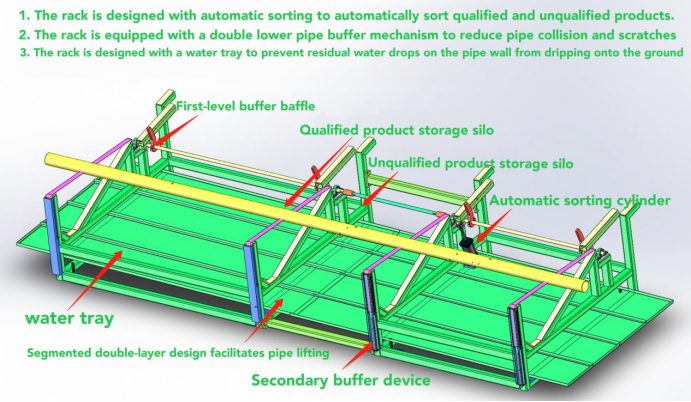

Cremalheira de classificação e descarga automática: soldada com aço padrão nacional, com dispositivo de descarga independente, plataforma de descarga de 4 seções, compatível com tubos de 2,4 m-6m, com duas posições de armazenamento para produtos qualificados e produtos não qualificados. A comutação de armazenamento de cada posição é controlada pelo sistema de classificação automático para controlar o braço oscilante para classificação e comutação. A peça de armazenamento tem um design de dupla camada com bandeja de coleta de água. Após o teste de pressão, as gotículas de água restantes na parede do tubo gotejam na bandeja de coleta de água para coleta unificada. A seção do meio é deixada vazia para pendurar o tubo conveniente.
