Aço tubo tiro jateamento máquina

Máquina de limpeza para limpeza combinada da parede interna e externa da tubulação de aço

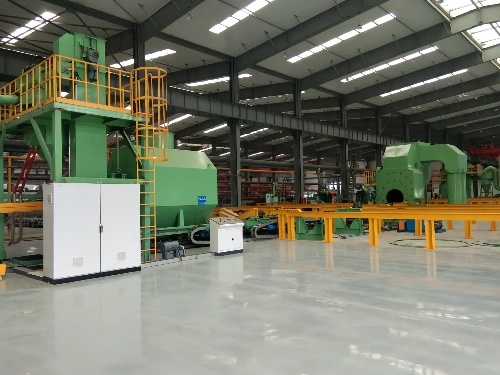

Steel Pipe Shot Blasting Machine é um equipamento de limpeza combinada, que é usado principalmente para remover a escala de óxido, a camada de ferrugem e o resíduo de soldagem das paredes internas e externas dos tubos de aço. É amplamente utilizado em campos industriais, como oleodutos, equipamentos químicos, torres de energia eólica, etc. O equipamento é processado através da combinação da tecnologia de jateamento (parede exterior) e jateamento (parede interna), e o sistema de controle PLC é adotado para realizar a operação automática de todo o processo de alimentação, jateamento e blanking.O equipamento consiste em câmara de limpeza, montagem do jateamento, sistema de transporte e sistema de remoção de poeira do cartucho do filtro. Os componentes principais adotam a roda de explosão cantilever centrífuga e a escova de vedação substituível de várias camadas para garantir a limpeza uniforme de tubos de aço com diferentes diâmetros e vedação de projéteis. Equipado com separador de pellets tipo cortina e sistema de recuperação de pressão negativa para obter reciclagem de aço e filtragem e descarga. O esquema do tratamento da parede interna pode ser selecionado segundo o diâmetro da tubulação, e a consistência da limpeza pode ser melhorada através do sistema giratório da alimentação. É apropriado para o tratamento de superfície antes da soldadura ou pulverização, e pode aumentar a aderência dos revestimentos e o desempenho anticorrosão. Tem as características da área pequena do assoalho e da manutenção conveniente.Máquina jateamento parede exterior tubo aço

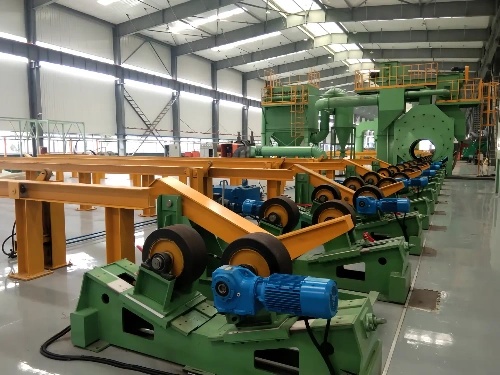

O equipamento consiste principalmente em sala de limpeza, montagem Blast Wheel, Rollgang, mecanismo de alimentação, mecanismo de descarga, transportador espiral, grua, plataforma de manutenção, separador, sistema de remoção de poeira e sistema de controle elétrico.1. Blast Wheel Adote Upward Tiro Jateamento Arranjo. Como a superfície inferior dos tubos de aço com diferentes diâmetros de tubulação está aproximadamente na mesma altura quando são transportados na mesa do rolo, a roda de explosão é ejetada do fundo para o topo e a distância entre o projétil e a superfície dos tubos de aço é basicamente a mesma, O tiro de aço Alcance a mesma velocidade de projeção na superfície da peça de trabalho, garantindo que o efeito de limpeza dos tubos de aço com diferentes diâmetros de tubulação na superfície seja o mesmo. Forneça as mesmas condições para a pulverização subseqüente.2. A peça passa continuamente através da importação e exportação de máquina de jateamento. Devido à limpeza de tubos de aço com diferentes diâmetros de tubulação, a fim de evitar que o projétil voe para fora, a máquina adota a escova de vedação intercambiável de várias camadas para selar completamente o projétil.3. O novo e eficiente jateamento multifuncional cantilever centrífugo é adotado, com grande capacidade de jateamento, alta eficiência, substituição rápida da lâmina, desempenho geral de substituição e manutenção conveniente.4. O Full Curtain Type Be-Type Pellet Slag Separator é adotado, o que melhora muito a quantidade de separação, eficiência de separação e qualidade de jateamento e reduz o desgaste da roda de explosão.Características estruturais
A Estrutura da Máquina Consiste em Mecanismo de Alimentação, Rolo de Alimentação, Máquina de Limpeza, Rolo de Descarga, Mecanismo de Cobertura, Sistema de Controle Pneumático, Sistema de Controle Elétrico e Sistema de Remoção de Poeira, Etc. Com a ajuda do Controle Elétrico PLC, Controle Pneumático do Sistema de Descarga Superior do Cilindro da Válvula de Ar, Portão Controlável de Projétil, Transporte de Projétil e Outra Detecção de Falha, Esta Máquina Realiza o Controle Automático da Máquina Inteira, Tendo Alta Produtividade, Recursos como Boa Confiabilidade e Automação Avançada.1. Sequência limpeza peça
Alimentando Suporte → Alimentando Mecanismo Alimentação → Entrando Jateamento Câmara → Jateamento Processamento (a peça gira enquanto se movendo para a frente) → Enviando Jateamento Câmara → Blanking Mecanismo Blanking → Blanking Bracket Blanking
2. Sequência Circulação do Projétil
Projétil Storage → Flow Control → Jateamento Processamento Workpiece → Balde Elevador Vertical Levantamento → Pellet Slag Separation → (Reciclagem)
Roda explosão
A roda de explosão selecionada por este equipamento é a lâmina curva do disco da unidade. É feito por usinagem de precisão e instalação usando tecnologia avançada. É composto principalmente de impulsor, eixo principal e assento principal do rolamento, invólucro, manga direcional, roda de divisão de pílula, lâmina, pára-choque, dispositivo de transmissão, motor, rolamento e outras peças. A roda de explosão é uma estrutura do disco unitário, então o projétil tem um bom desempenho de fluxo e uma grande quantidade de ejeções de potência específica. A roda de explosão do corpo do impulsor está próxima da extremidade do eixo principal, com estrutura razoável, arranjo razoável e compacto e manutenção conveniente.Remoção poeira
O cartucho do filtro pode ser facilmente regenerado usando pulso, vibração ou fluxo de ar reverso para limpar a poeira e o efeito de limpeza é bom. A tecnologia da remoção da poeira do cartucho do filtro é o produto da substituição da remoção da poeira do saco, e é a tecnologia da filtragem no século XXI.
