Tubulação chanfragem máquina e tubulação hidráulica teste máquina integrada

1. Visão geral da máquina de teste hidrostática e chanfro de tubos tudo em um:

O All-in-One Pipe Chanfragem e Máquina de Teste Hidrostática realiza tanto chanframento flat-end e testes hidrostáticos de tubos de aço on-line. Este processo simplificado permite a descarga direta de tubos de fluido, tornando-o conveniente, eficiente, economia de espaço e economia de trabalho.

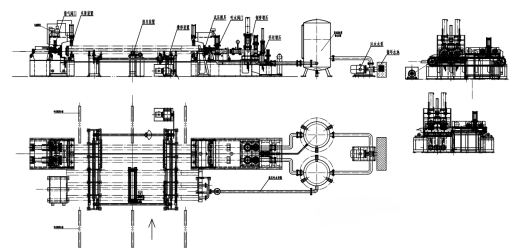

2. Componentes da máquina de teste hidrostática e chanfro de tubos tudo em um:

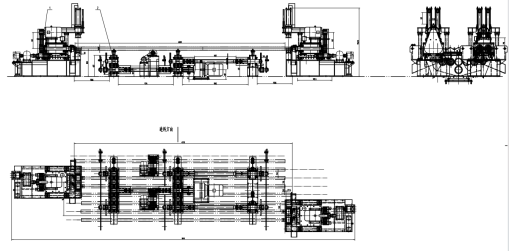

2.1 A máquina chanfradora de tubos, projetada para atender velocidades de linha de produção de 5-30 tubos/minuto.

2.2 Conectando camas materiais, a máquina chanfradora de extremidade plana alimenta e descarrega camas, e a prensa hidráulica.

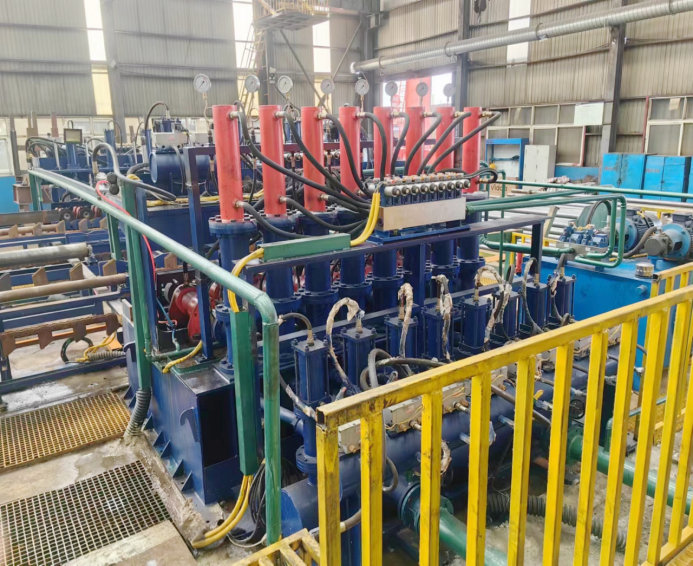

2.3 A máquina de teste hidrostática de tubos, com estrutura multi-estação e sistemas rápidos de injeção de água, pressurização, manutenção de pressão e alívio de pressão, atende a velocidades de linha de produção de 2-10 tubos/minuto.

2,4 O sistema de remoção de tubos de aço da máquina.

2.5 O produto acabado e sucata tubulação coleção prateleiras. 2.6 Sistema de controle eletrônico: A chanfradora de tubos e a máquina de teste hidráulico são projetadas com sistemas de controle independentes interconectados por interruptores indutivos.

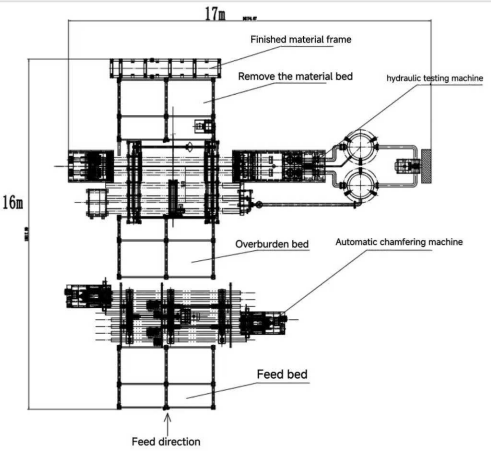

3. Sequência Operacional da Máquina Integrada de Ensaio de Tubulação e Ensaios Hidráulicos:

Tubo do rolo-Tubo girado na cama material 1-Chanfragem plana (chanfragem plana deslocada esquerda-direita)-Retire da cama material-A prensa hidráulica remove o tubo horizontalmente-Sopra água para limpeza-Teste hidráulico-Remova.

4. Configuração do poder:

4.1 Pipe Chamfering Machine Power (varia com base nos requisitos personalizados):

Nome Alimentação Servo Eixo AC Empurrando Motor Traverse Motor Outro Poder Total

Potência 3 kW x 2 15 kW x 2 1,1 kW x 2 15 kW 2,9 kW 55 kW

4,2 Pipe Hydrostatic Testing Machine Power (varia com base em requisitos personalizados):

Nome Bomba De Água Tubo Jacking Booster Travessia Outro Poder Total

Potência 30 kW 15 kW 22 kW 4 kW 9 kW 80 kW
